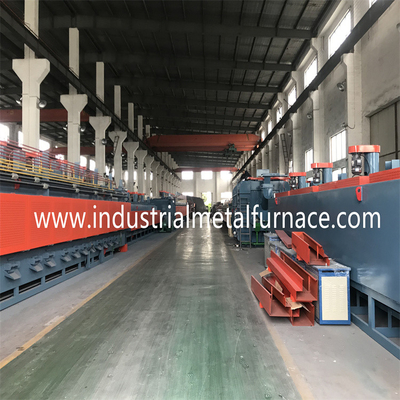

960kw প্রাকৃতিক গ্যাস পাওয়ার চেইন টাইপ মেশ বেল্ট টেম্পারিং ফার্নেস

1. গ্রাহকের প্রয়োজনীয়তা

চিকিত্সা করা অংশ: স্থিতিশীল রড;

উপাদান: 55Cr3,50CrV4,60SiCr7,54SiCr6;

প্রক্রিয়া: স্থিতিশীল রড টেম্পারিং;

আউটপুট: 1000-1500 কেজি/ঘন্টা (পণ্যের আকার, আকৃতি এবং সাথে পরিবর্তিত হয়

অন্যান্য ধাতুবিদ্যার অবস্থা);

2. সরঞ্জামের স্পেসিফিকেশন

উপরোক্ত প্রয়োজনীয়তার উপর ভিত্তি করে, আমরা চেইন টাইপ জাল সুপারিশ

বেল্ট গ্যাস চালিত টেম্পারিং ফার্নেস 1500*14000*200mm।

3. প্রধান প্রযুক্তিগত পরামিতি

চুল্লি টাইপ: সমর্থন রোলার টাইপ জাল বেল্ট টেম্পারিং চুল্লি;

সরঞ্জামের মোট শক্তি: 960kw (প্রাকৃতিক গ্যাস শক্তি);

বৈদ্যুতিক শক্তি সরবরাহ: 3p-380v, 50Hz

সরঞ্জামের মোট দৈর্ঘ্য: প্রায় 168000 মিমি;

মোট সরঞ্জাম ওজন: 32000 কেজি

4. প্রযুক্তিগত স্পেসিফিকেশন

4.1 উৎপাদন ক্ষমতা (টেম্পারিং): 1000-1500kg/h (আউটপুট পরিবর্তিত হয়

ওয়ার্কপিসের আকার এবং আকারের সাথে, একটি একক টুকরার ওজন এবং

স্ট্যাকিং শর্ত)

4.2 রেটেড তাপমাত্রা 350～ 500℃;

4.3 রেট করা সরঞ্জামের আকার:

জাল বেল্ট প্রস্থ: 1500 মিমি

গরম করার দৈর্ঘ্য: 14000 মিমি

কার্যকর উচ্চতা: 200 মিমি

5. উৎপাদন লাইনের শক্তি এবং মাঝারি খরচ

বৈদ্যুতিক শক্তি সরবরাহ

শক্তি: 380V ± 10% তিন-ফেজ AC 50 HZ

পরিমাপ এবং নিয়ন্ত্রণের জন্য শক্তি: 220V±10% 50HZ

ট্রান্সমিশন এবং অন্যান্য পরিচিতির শক্তি: প্রায় 22kw

সাধারণ অপারেটিং শক্তি: প্রায় 18kw

প্রাকৃতিক গ্যাস সরবরাহের চাপ: 0.5-1 বার;ক্যালোরিফিক মান: 8400kcal/m3;

টেম্পারিং ফার্নেসের প্রাকৃতিক গ্যাস শক্তি: 960kw;

প্রকৃত খরচ: প্রায় 15-20m3/1000kg।

6. মেশ বেল্ট টেম্পারিং ফার্নেস প্রযুক্তিগত বিবরণ

মেশ বেল্ট টেম্পারিং ফার্নেস উপরের হিটিং এবং প্রতিটি হিটিং গ্রহণ করে

এলাকায় অভিন্ন তাপমাত্রা অর্জন করার জন্য একটি সঞ্চালন পাখা দিয়ে সজ্জিত করা হয়

চুল্লিজাল বেল্ট সমর্থন rollers মাধ্যমে চালিত হয়.

6.1 প্রধান পরামিতি

6.1.1 জাল বেল্ট প্রস্থ: 1500 মিমি

6.1.2 হিটিং জোনের দৈর্ঘ্য: 14000 মিমি

6.1.3 রেটেড পাওয়ার: 960kw

6.1.4 গরম নিয়ন্ত্রণ: 56-জোন;নাড়ি নিয়ন্ত্রণ;

6.1.5 চুল্লি তাপমাত্রার অভিন্নতা: ≤± 5 ℃; প্রাচীর পৃষ্ঠের তাপমাত্রা

বৃদ্ধি: ≤ 45 ℃;

6.2 ফার্নেস বডি

ফার্নেস শেল: 14000 * 2400 * 1860 মিমি, 6 মিমি ইস্পাত প্লেট এবং বিভাগ দিয়ে তৈরি

ইস্পাত, এবং চুল্লি কভার বিভিন্ন টুকরা, অপসারণযোগ্য এবং বিভক্ত করা হয়

বজায় রাখা সহজ.আন্ডারফ্রেমটি 100 * 100 মিমি বর্গ পাইপ দিয়ে ঝালাই করা হয়

এবং 100# চ্যানেল ইস্পাত।চুল্লি শরীরের সামনে শেষ সঙ্গে প্রদান করা হয়

একটি সামনের ফ্রেম

6.3 জাল বেল্ট ড্রাইভিং ডিভাইস

6.3.1 ওয়ার্কপিস ট্রান্সমিশনের জন্য জাল বেল্ট ট্রান্সমিশন গৃহীত হয়।

6.3.2 জাল বেল্ট সমর্থন রোলার ট্রান্সমিশন এবং পিছন ড্রাইভিং টাইপ গ্রহণ করে

জাল বেল্ট উচ্চ তাপমাত্রায় সর্বনিম্ন উত্তেজনা সহ্য করুন।

6.3.3 জাল বেল্ট ট্রান্সমিশন গতি: 30 ~ 120 মিনিট, জাপান মিতসুবিশি ইনভার্টার।

6.3.4 জাল বেল্ট: 1500*34000*2.0/3.0mm SUS304 অনুচ্ছেদ 1

6.3.5 রিডুসার: ASX120-155-1.5kW, 1 সেট;

6.3.6 সমর্থন রোলার: 50mm, SUS304, 56 টুকরা;

6.3.7 অ্যালুমিনিয়াম খাদ আসন, 112 পিসি;

6.3.8 চেইন এবং স্প্রোকেট: P=25.4mm, 1 সেট;

6.3.9 বিয়ারিং, UCP207, 112 সেট;

6.4 তাপ নিরোধক উপাদান: নিরোধক ইট + অবাধ্য ফাইবার;

6.4.1 শীর্ষটি SUS304 দিয়ে মোড়ানো অ্যালুমিনিয়াম সিলিকেট ফাইবার তুলো গ্রহণ করে

এয়ার গাইড হুড হিসাবে স্টেইনলেস স্টীল প্লেট।আস্তরণের বেধ 280 মিমি।

6.4.2 চুল্লির প্রাচীরটি অন্তরক ইট T3-08 + সিরা কম্বল 1260 গ্রহণ করে,

এবং আস্তরণের বেধ হল 330 মিমি।

6.4.3 ইনসুলেটিং ইট T3 + ক্যালসিয়াম সিলিকেট বোর্ড 1000 ব্যবহার করা হয়

চুল্লির নীচে, এবং চুল্লির নীচের আস্তরণের বেধ 250 মিমি।

6.4.4 সিলিকা জেল অবাধ্য আঠালো হিসাবে ব্যবহার করা হয়, যা আছে

বৈশিষ্ট্য যে উচ্চ তাপমাত্রা, শক্তিশালী যোগাযোগ

পৃষ্ঠ হয়.

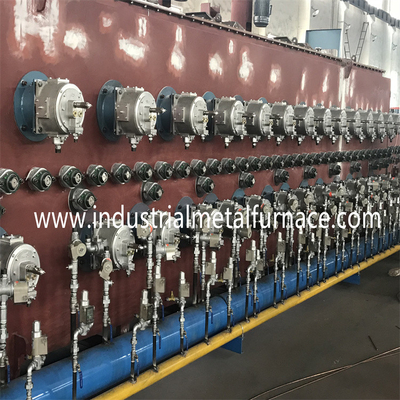

6.5 গরম করার যন্ত্র

6.5.1 সমস্ত প্রধান প্রাকৃতিক গ্যাস পাইপলাইন ওয়েল্ডিং বা ফ্ল্যাঞ্জ দ্বারা সংযুক্ত করা হয়,

এবং থ্রেডেড জয়েন্টগুলি বিশেষ সিলান্ট দিয়ে সিল করা হয়।ফুটো সনাক্তকরণ হয়

পাইপলাইন ইনস্টলেশন পরে বাহিত.ম্যাচিং প্রাকৃতিক গ্যাস ফ্লোমিটার ইনস্টল করা হয়

প্রাকৃতিক গ্যাস পাইপলাইনের খাঁড়িতে।সীমা তাপমাত্রা সুরক্ষা সিস্টেম সেট করা আছে

সীমা সুরক্ষা তাপমাত্রা সেট করতে প্রতিটি জোনের জ্বলন চেম্বার এবং চুল্লি।

একবার তাপমাত্রা নিয়ন্ত্রণের বাইরে এবং অতি-উচ্চ হয়ে গেলে, এটি গ্যাস বন্ধ করে দিতে পারে

সময়মতো সিস্টেম এবং প্রাসঙ্গিক নিরাপত্তা সুবিধা।

6.5.2 গ্যাস সিস্টেমের ব্যর্থতার ক্ষেত্রে এবং সীমার বেশি তাপমাত্রার ক্ষেত্রে এটি প্রয়োজনীয়

স্বয়ংক্রিয়ভাবে সময়মতো প্রধান গ্যাস ভালভ কেটে দেয় এবং শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম দেয়।

6.5.3 দহন নিয়ন্ত্রণ ব্যবস্থা

উচ্চ-গতির বার্নারের প্রতিটি সেট স্থিতিশীল এবং নির্ভরযোগ্য SIC65HB দিয়ে সজ্জিত

বার্নার নিয়ামক।purging, ইগনিশন, শিখা সনাক্তকরণ এবং flameout ফাংশন

সুরক্ষা কন্ট্রোল সিস্টেমে সম্পন্ন হয়, এবং অন-সাইট নিয়ামক সম্পূর্ণ হয়

ইগনিশন, শিখা সনাক্তকরণ এবং অন-সাইট কমিশনিংয়ের কাজ।প্রতিটি বার্নার হয়

স্বয়ংক্রিয় ফ্লেমআউট পর্যবেক্ষণ এবং উপলব্ধি করতে একটি ফ্লেমআউট অ্যালার্ম ডিভাইস দিয়ে সজ্জিত

পাওয়ার বন্ধ ভালভ বন্ধ সুরক্ষা.একবার বার্নার বাইরে যায় বা খারাপভাবে পোড়া হয়,

নিয়ন্ত্রণ ব্যবস্থা অবিলম্বে সামনে প্রাকৃতিক গ্যাস সোলেনয়েড ভালভ কেটে ফেলবে

বার্নার এবং একটি অ্যালার্ম দিন।একই সময়ে, সমস্ত ভালভ বৈদ্যুতিকভাবে বন্ধ করা হয়, যা

দুর্ঘটনা রোধ করতে পাওয়ার ব্যর্থতার ক্ষেত্রে স্বয়ংক্রিয়ভাবে ভালভগুলি কেটে ফেলবে।

স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা উন্নত অন-অফ পালস নিয়ন্ত্রণ মোড গ্রহণ করে,

যা সঠিক তাপমাত্রা নিয়ন্ত্রণের সুবিধা রয়েছে, উন্নত করে

রেডিয়েশন টিউবের তাপমাত্রার অভিন্নতা এবং চুল্লির তাপমাত্রা তৈরি করা

আরো ইউনিফর্ম।পরিবাহক তাপ চিকিত্সা চুল্লি তাপমাত্রা নিয়ন্ত্রণ আউটপুট 220V

ভালভ অবস্থানথার্মোকল অনুযায়ী PLC এর মাধ্যমে বার্নার কন্ট্রোলারে নিয়ন্ত্রণ সংকেত

সংকেত এবং পিআইডি অপারেশন, যাতে জ্বলন নিয়ন্ত্রণ করা যায় এবং বার্নার বন্ধ করা যায়।

যখন প্রকৃত চুল্লি তাপমাত্রা সেট চুল্লি থেকে অনেক কম হয়

তাপমাত্রা, পুরো তাপমাত্রা নিয়ন্ত্রণ এলাকার বার্নারগুলি একটি বড় আগুনে পুড়ে যায়।

যখন প্রকৃত চুল্লি তাপমাত্রা সেট চুল্লি তাপমাত্রার কাছাকাছি হয়,

PLC PID অপারেশনের মাধ্যমে দহন বার্নারের সংখ্যা কমিয়ে দেবে।দ্য

দহন বন্ধ করা বার্নারগুলি PLC দ্বারা নিয়ন্ত্রিত হয় এবং স্বয়ংক্রিয়ভাবে বন্ধ হয়, তাই

চুল্লি তাপমাত্রার অভিন্নতা উন্নত করতে.একই সময়ে, সময়ের অনুপাত

প্রতিটি বার্নার দহন এবং শাটডাউন পিএলসিতে সেট করা যেতে পারে।বায়ু-গ্যাস অনুপাত

এবং বার্নার দহনের সময় বায়ু-গ্যাস সিঙ্ক্রোনাইজেশন দ্বারা নিয়ন্ত্রিত হয়

বায়ু-গ্যাস আনুপাতিক ভালভ।যখন বায়ু solenoid ভালভ খোলা হয়, বায়ু ভলিউম

বৃদ্ধি পায়, এবং বায়ু-গ্যাস আনুপাতিক ভালভ স্বয়ংক্রিয়ভাবে একই সময়ে খোলে

গ্যাস সরবরাহ বাড়ানোর সময়, এবং তদ্বিপরীত।প্রতিটি বার্নার দিয়ে সজ্জিত করা হয়

বার্নারের আনুপাতিক দহন উপলব্ধি করার জন্য একটি বায়ু-গ্যাস আনুপাতিক ভালভ

বায়ু এবং গ্যাস, এবং বায়ু এবং গ্যাসের সিঙ্ক্রোনাইজেশন আছে।এছাড়া বায়ু-গ্যাস

সমানুপাতিক ভালভ এছাড়াও চাপ স্থিতিশীল ফাংশন আছে

গ্যাস পাইপলাইনে চাপ আরও স্থিতিশীল।

6.5.4 প্রাকৃতিক গ্যাস বার্নার: SIC-65, 60kW, 16pcs;

বিকিরণকারী পাইপ: ￠ 120 মিমি, 16 পিসি;

6.5.5 বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রক: হানিওয়েল, 6 সেট;

6.5.6 থার্মোকল: WRN430-800-K টাইপ, 6 টুকরা;

6.6 জোর করে প্রচলন ফ্যান, 6 সেট;

শ্যাফটের সাথে যুক্ত ভ্যান, 500 মিমি SUS304, 6 সেট;

বিয়ারিং (NSK), UCFY211,209, 12 সেট;

মোটর, 2.2kw, 6 সেট;

এয়ার কুলিং ডিভাইস 6 সেট;

ঘূর্ণন পরিমাপ সুইচ, 6 সেট;

6.7 ট্রান্সমিশন ফল্ট সনাক্তকরণ সুইচ, ওমরন, জাপান, 1 সেট;

7. কন্ট্রোল ক্যাবিনেট

ক্যাবিনেটের আকার: 600*700*2000,1 সেট;

তাপ চিকিত্সা চুল্লি কেন্দ্রীয়ভাবে অপারেশন নিয়ন্ত্রণ করার জন্য একটি PLC আছে,

অতিরিক্ত তাপমাত্রা, সংক্রমণ এবং অন্যান্য ত্রুটি, শ্রবণযোগ্য এবং চাক্ষুষ

অ্যালার্ম এবং নিরাপত্তা ইন্টারলক, এবং কাজ পর্যবেক্ষণ করার জন্য একটি টাচ স্ক্রিন

যে কোন সময় শর্ত।
