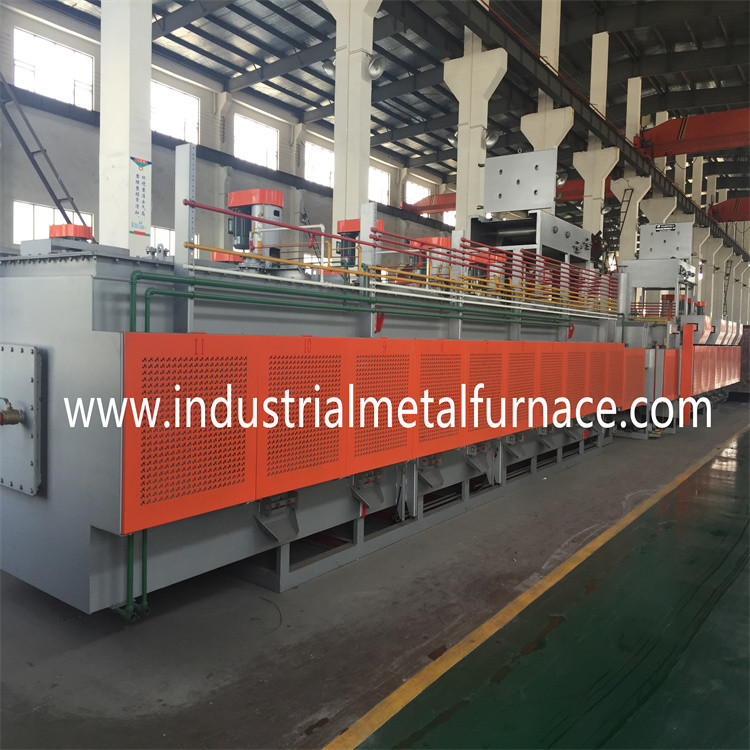

প্রাকৃতিক গ্যাস মেশ বেল্ট পরিবাহক

বসন্ত অংশ জন্য টেম্পারিং চুল্লি

1. গ্রাহকের প্রয়োজনীয়তা

চিকিত্সা করা অংশ: কার্বন ইস্পাত বসন্ত ক্লিপ;

তাপ চিকিত্সা প্রক্রিয়া: টেম্পারিং;

আউটপুট: 250 কেজি/ঘন্টা।

2. সরঞ্জামের স্পেসিফিকেশন

উপরোক্ত প্রয়োজনীয়তার উপর ভিত্তি করে, আমরা গ্যাস চালিত সুপারিশ

জাল বেল্ট টেম্পারিং চুল্লি600*5000*120মিমি.

3. প্রধান প্রযুক্তিগত পরামিতি

3.1বিদ্যুৎ

3.1.1 বৈদ্যুতিক শক্তি: 380V±10%, 3ফেজ AC, 50HZ;

3.1.2 পরিমাপ এবং নিয়ন্ত্রণ: 220V±10%, 50HZ;

3.1.3 ট্রান্সমিশন এবং অন্যান্য যোগাযোগ বিন্দু শক্তি: প্রায় 11KW;

3.1.4 সাধারণ কাজের শক্তি: প্রায় 8KW।

3.2গ্যাস

3.2.1 জ্বালানী: প্রাকৃতিক গ্যাস

3.2.2 গ্যাস যোগাযোগ বিন্দু চাপ: 0.5-1 বার;

3.2.3 তাপ মান: 8400Kcal/m3;

3.2.4 টেম্পারিং ফার্নেস: 240KW；40KW*6pcs;

3.2.5 তাপমাত্রা: সর্বোচ্চ 650℃;

4.প্রযুক্তিগত স্পেসিফিকেশন

জাল বেল্ট টেম্পারিং ফার্নেস ফ্রন্ট র্যাক, ফার্নেস বডি,

চুল্লি আস্তরণের, গরম করার সিস্টেম, গরম বায়ু সঞ্চালন সিস্টেম এবং সংক্রমণ

পদ্ধতি.চুল্লি উপরের গরম করার পদ্ধতি গ্রহণ করে।প্রতিটি হিটিং জোন আছে

একটি ইউনিফাইড চুল্লি তাপমাত্রা অর্জন একটি প্রচলন পাখা.টেম্পারিং

চুল্লি সমর্থন রোলার দ্বারা চালিত হয়.

4.1 প্রধান প্যারামিটার:

4.1.1 পরিবাহক প্রস্থ: 600 মিমি;

4.1.2 গরম করার দৈর্ঘ্য: 5000 মিমি;

4.1.3 গরম করার ক্ষমতা: 240KW (প্রাকৃতিক গ্যাস);

4.1.4 গরম নিয়ন্ত্রণ: 3 জোন, PID নিয়ন্ত্রণ;

4.1.5 তাপমাত্রা অভিন্নতা: ≤±5℃;

4.1.6 চুল্লি পৃষ্ঠের তাপমাত্রা বৃদ্ধি: ≤45℃;

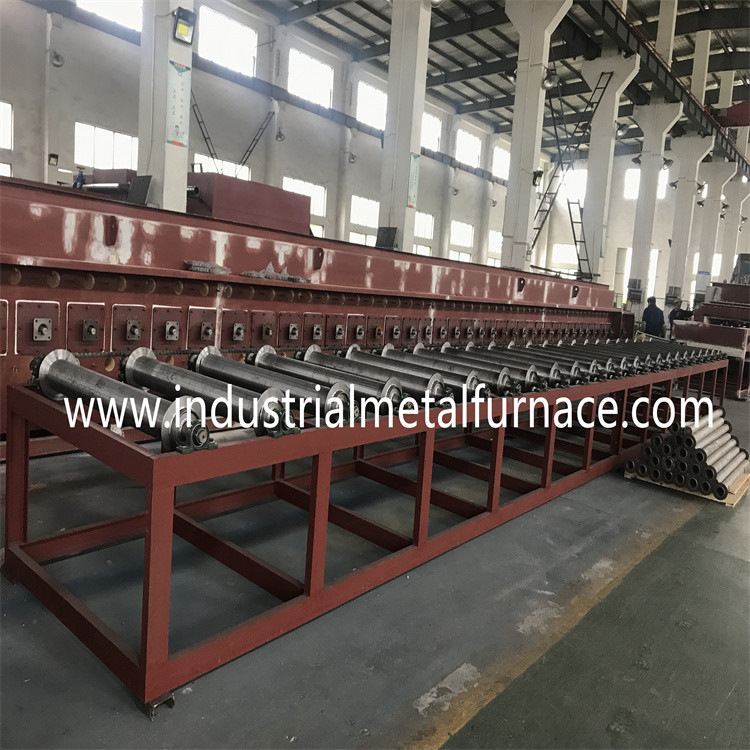

4.2 সামনের র্যাক

সামনের র্যাক হল টেম্পারিং ফার্নেসের জন্য একটি ফিড স্ট্যান্ড, যার মধ্যে রয়েছে

তাক এবং সমর্থন রোলার.

4.2.1 র্যাকের আকার: 1500*800*980mm;

4.2.2।সমর্থন রোলার: 219 মিমি;

সমর্থন রোলার: 89 মিমি;

4.3চুল্লি শরীর:

কনভেয়র বেল্ট চুল্লি শরীর চুল্লি শেল এবং নীচের ফ্রেম গঠিত, যা হয়

5mm ইস্পাত প্লেট এবং #10 চ্যানেল ইস্পাত দ্বারা ঢালাই

4.3.1 ফার্নেস বডি: 5000*1475*1760mm;

4.3.2 উপরের কভারের প্রতিটি জোন আলাদাভাবে খোলা যাবে

রক্ষণাবেক্ষণের জন্য সুবিধাজনক

4.4পরিবাহক এবং পরিবাহক ট্রান্সমিশন সিস্টেম:

4.4.1 ওয়ার্কপিসের সংক্রমণ জাল বেল্টের মাধ্যমে হয়;

4.4.2 জাল বেল্টের সংক্রমণ সাপোর্ট রোলারের মাধ্যমে হয় এবং এটি গ্রহণ করে

রিয়ার ড্রাইভের ধরন যাতে জাল বেল্টটি সর্বনিম্ন উত্তেজনা সহ্য করে

উচ্চ তাপমাত্রা.

4.4.3 মেশ বেল্ট ট্রান্সমিশন গতি: 30～120mm/মিনিট, মিতসুবিশি

ফ্রিকোয়েন্সি নিয়ন্ত্রণ;

4.4.4 মেশ বেল্ট: 600*16000*1.2/1.8mm, SUS304S, 1 পিসি;

4.4.5 বন্ধনী: 600*5000mm, SUS304, 1 পিসি;

4.4.6 Sprocket হুইল: P=19.05mm, 1 pc;

4.4.7 রিডুসার, BWEY121-43*43-0.75KW, 1 সেট;

4.5 চুল্লির আস্তরণ

চুল্লির আস্তরণ যৌগিক আস্তরণ গ্রহণ করে।

4.5.1 ফার্নেস প্রাচীর: হালকা ওজন নিরোধক ইট + অ্যালুমিনিয়াম সিলিকেট

ফাইবার ফাঁকা;

4.5.2 চুল্লির নীচে: হালকা ওজন নিরোধক ইট + অ্যালুমিনিয়াম সিলিকেট

ফাইবার প্লেট;

4.5.3 ফার্নেস ছাদ: অ্যালুমিনিয়াম সিলিকেট ফাইবার তুলা, যা ভিতরে মোড়ানো হয়

এয়ার গাইড প্লেট;

4.5.4 উচ্চ তাপমাত্রা আনুগত্য এজেন্ট: 1000

4.6গরম করার পদ্ধতি

জাল বেল্ট চুল্লি প্রাকৃতিক গ্যাস দ্বারা উত্তপ্ত হয়.গ্যাস বার্নার

চুল্লির চুলার উপরের অংশে অনুভূমিকভাবে ইনস্টল করা হয়।

4.6.1 গ্যাস বার্নার: 40KW/pc;

4.6.2 বিকিরণকারী নল: ￠120mm, SUS304;

4.6.3 তাপমাত্রা নিয়ন্ত্রক: হানিওয়েল;

4.6.4 তাপীয় দম্পতি: কে টাইপ;

4.7 সার্কুলেশন ফ্যান

প্রতিটি জোন একটি প্রচলন পাখা যা চুল্লি ছাদে সজ্জিত করা হয়

একীভূত চুল্লি তাপমাত্রা অর্জন.

4.7.1 ব্লেড শ্যাফ্ট: 55 মিমি SUS304;

4.7.2 কেন্দ্রাতিগ ব্লেড: ￠360 SUS304;

4.7.3 বিয়ারিং: (NSK) UCFY211,209;

4.7.4 মোটর: 1.5KW (তেল কুলিং)

4.8মেশ বেল্ট ট্রান্সমিশন ডিটেক্টর ডিভাইস: ওমরন, জাপান;

4.9 কুলিং সিস্টেম

অক্ষীয় প্রবাহ পাখা: 0.55KW;যা জন্য চুল্লি প্রস্থান এ ইনস্টল করা হয়

ওয়ার্কপিস ঠান্ডা করা।

4.10নিয়ন্ত্রণ মন্ত্রিসভা

ক্যাবিনেটের আকার: 600*700*2000,1 সেট;

বেল্ট টাইপ চুল্লির যান্ত্রিক সংক্রমণ এবং অক্জিলিয়ারী গরম করা হয়

PLC দ্বারা নিয়ন্ত্রিত।নিয়ন্ত্রণ ব্যবস্থায় অতিরিক্ত তাপমাত্রার অ্যালার্ম রয়েছে

এবং ড্রাইভিং ফল্ট অ্যালার্ম।এছাড়াও কাজ দেখানোর জন্য একটি সিমুলেশন স্ক্রিন আছে

টেম্পারিং চুল্লির কর্মক্ষমতা।জাল বেল্ট ঘড়ির কাঁটার দিকে ঘোরাতে পারে

এবং ব্লকেজের ক্ষেত্রে ঘড়ির বিপরীত দিকে।
