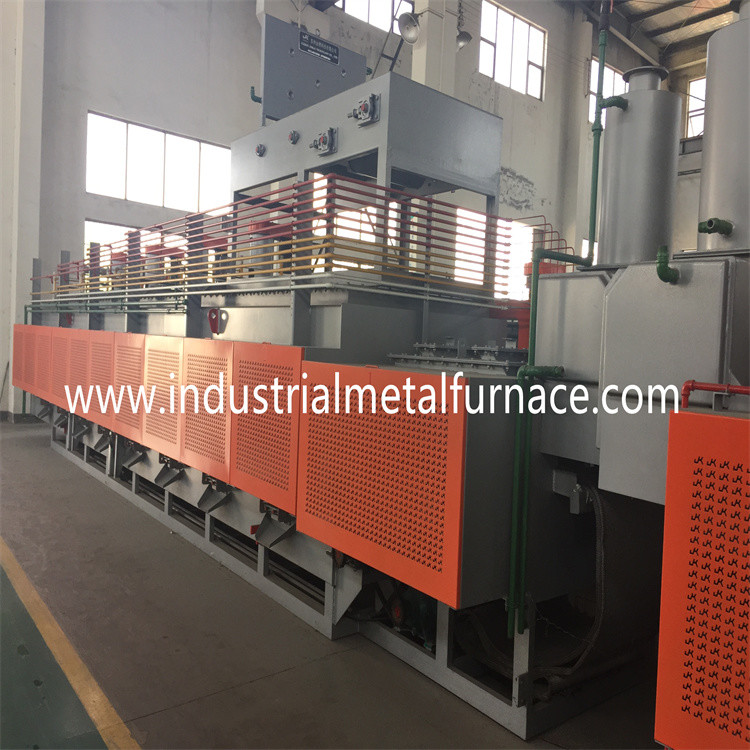

এইচখপ্র-3000-150-80জাল বেল্ট উজ্জ্বল Annealingচুল্লি

1. আবেদন

চুল্লিটি প্রধানত ধাতব অংশগুলির উজ্জ্বল অ্যানিলিং চিকিত্সার জন্য ব্যবহৃত হয়।

2কাঠামোগত ভূমিকা

চুল্লি প্রধানত প্রিহিটিং বিভাগ গঠিত,

হিটিং বিভাগ, কুলিং বিভাগ, জাল বেল্ট, ড্রাইভিং সিস্টেম,

গ্যাস পাইপ, জলের পাইপ, এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট।

গ্যাস খরচ কমাতে, চুল্লি একটি সেতু কাঠামো আছে

প্রিহিটিং, হিটিং এবং কুলিং সেকশন সংযোগ করার জন্য।

≤8 এর একটি কাত কোণ আছে⁰সংযোগের জন্য।

2.1 প্রিহিটিং বিভাগ

সামগ্রিক মাত্রা: 2000mm(L)×350mm(W)×200(H)mm

প্রিহিটিং সেকশনটি মাফল, ফার্নেস ডোর, ইগনিশন নিয়ে গঠিত

ডিভাইস, এবং ফিউম হুড।যেহেতু মফল প্রবেশদ্বার আছে 8⁰কাত কোণ,

মাফলের স্তরের অংশে মসৃণ রূপান্তরের জন্য একটি বড় চাপ রয়েছে,

যা একটি স্থিতিশীল, কম্পন-মুক্ত এবং স্লাইডিং-মুক্ত আন্দোলন নিশ্চিত করতে পারে

অংশগুলিরপ্রিহিটিং বিভাগের বাইরের পৃষ্ঠটি মোড়ানো হয়

অংশ preheating জন্য তাপ সংরক্ষণ তুলো সঙ্গে.আন্দোলন

প্রিহিটিং বিভাগের ঘূর্ণায়মান চাকা প্রতিরোধ করতে পারে

দৈর্ঘ্যের দিক থেকে মাফলের বিকৃতি।

Muffle উপাদান হল SUS-4mm স্টেইনলেস স্টীল প্লেট।বাইরের উপাদান হল

Q235-4 মিমি কার্বন ইস্পাত।

2.2 হিটিং বিভাগ

সামগ্রিক মাত্রা: 3800mm(L)×1700mm(W)×2000mm(H)

মাফলের মাত্রা: 3200mm(L)×200mm(W)×100(H)mm

কাজের আকার: 150mm(W)×80mm(H)

হিটিং জোন: 2 জোন (প্রতিটি জোনের তাপমাত্রা সামঞ্জস্যযোগ্য,

তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ±3℃।প্রতিটি জোনে বর্তমান, ভোল্টেজ,

তাপমাত্রা নিয়ন্ত্রণ মিটার এবং বেশি তাপমাত্রার এলার্ম)

হিটিং বিভাগটি একটি আয়তক্ষেত্রাকার কাঠামো।থেকে শেল তৈরি করা হয়

বাঁকানো ইস্পাত প্লেট।চুল্লি প্রাচীর molite হালকা অবাধ্য ইট দিয়ে নির্মিত হয়

এবং সর্বোচ্চ 30℃ তাপমাত্রা নিশ্চিত করতে তাপ সংরক্ষণ ফাইবার উপাদান

প্রাচীর চুল্লি উত্থান.

চুল্লির মাফল হল তাপ প্রতিরোধী স্টেইনলেস স্টীল ধারণকারী

বিরল পৃথিবীর উপাদান যা আবেস্তা শেফিল্ড সুইডেন দ্বারা উত্পাদিত হয়।

উপাদান একটি উচ্চ তাপমাত্রা প্রতিরোধ করতে পারেন, এবং একটি ভাল বিরোধী অক্সিডেশন

কর্মক্ষমতা.মাফল ছাঁচ গঠিত হয়, এবং তারপর 402 ঢালাই দ্বারা ঝালাই করা হয়

রডমাফল লিক পরীক্ষার অধীনে আছে.মাফল পরিষেবা জীবন 1 বছরে পৌঁছেছে

বা আরও বেশি যখন চুল্লির স্বাভাবিক কাজের তাপমাত্রা 900℃ থাকে।

3. প্রধান প্রযুক্তিগত পরামিতি

4.গ্যাস বার্ন সিস্টেম

বার্নার সিস্টেম BSREC4C595 গ্যাস বার্নার গ্রহণ করে (ব্র্যান্ড: জিনকিদা, বেইজিং),

যার মধ্যে রয়েছে VML1-2DN15 গ্যাস ইগনিশন সোলেনয়েড ভালভ, আনুপাতিক ভালভ

(ব্র্যান্ড: জিংরান), এয়ার অ্যাকচুয়েটর + বাটারফ্লাই ভালভ, ফিল্টার, কমানো ভালভ, উচ্চ

প্রেস ইগনিটার (ইতালি ব্র্যান্ড) এবং ম্যানুয়াল ভালভ।

বার্নারগুলি চুল্লির নীচের উভয় পাশে সমানভাবে সাজানো হবে,

এবং তাপমাত্রা নিয়ন্ত্রণের জন্য ক্রমাগত অনুপাত মোড গৃহীত হয়।

নিয়ন্ত্রিত বার্ন সিস্টেম:

স্ব-প্রিহিটিং বার্নার প্রতিটি সেট একটি বার্নার নিয়ামক দিয়ে সজ্জিত, যা

purging, ইগনিশন, বড়/ছোট স্যুইচিং, শিখার কাজগুলি সম্পূর্ণ করতে পারে

সনাক্তকরণ, ফ্লেমআউট সুরক্ষা।অন-সাইট কন্ট্রোলারের ইগনিশনের কাজ আছে,

শিখা সনাক্তকরণ এবং ক্ষেত্র ডিবাগিং।HMI ওয়ার্কস্টেশন কাজ দিয়ে সজ্জিত করা হয়

চুল্লির কন্ডিশন ডায়াগ্রাম, যা সরাসরি বার্নারের ইগনিশন পরিচালনা করতে পারে,

শিখা আকার নিয়ন্ত্রণ এবং কাজের অবস্থা পর্যবেক্ষণ.প্রতিটি বার্নার একটি flameout আছে

অ্যালার্ম ডিভাইস।একবার বার্নার বের হয়ে গেলে বা দহন ভালো না হলে নিয়ন্ত্রণ

সিস্টেম অবিলম্বে বার্নারের সামনে প্রাকৃতিক গ্যাস ভালভ কেটে ফেলবে এবং

একটি অ্যালার্ম দিনএকই সময়ে, সমস্ত ভালভ বৈদ্যুতিকভাবে খোলা হয়।একবার ক্ষমতা

কেটে ফেলা হয়, নিরাপত্তা দুর্ঘটনা রোধ করতে ভালভগুলি স্বয়ংক্রিয়ভাবে কেটে ফেলা হবে।

জ্বলন অনুপাত নিয়ন্ত্রণ:

বার্নার বায়ু-জ্বালানি আনুপাতিক ভালভ এবং ম্যানুয়াল প্রবাহ দিয়ে সজ্জিত

নিয়ন্ত্রণকারী ভালভ, যা দহন সমর্থনের পরিমাণগত বায়ু সরবরাহ উপলব্ধি করতে পারে

বায়ু এবং প্রাকৃতিক গ্যাস, এবং উচ্চ গতির বার্নারের স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করুন এবং

বায়ু-জ্বালানী অনুপাতের সঠিক নিয়ন্ত্রণ (অতিরিক্ত বায়ুর সহগ a = 1.05 ~ 1.1)।

5. পাইপিং সিস্টেম

দহন বায়ু সরবরাহ ব্যবস্থা:

দহন বায়ু সরবরাহ ব্যবস্থা একটি উচ্চ চাপ কেন্দ্রীভূত পাখা গ্রহণ করে (শক্তি:

7.5KW;বায়ু চাপ: 8800-7850pa;প্রবাহ: 1010-1250m³/h)।শাখা বায়ু পাইপ

প্রতিটি তাপমাত্রা নিয়ন্ত্রণ এলাকা ইলেকট্রনিক বৈদ্যুতিক নিয়ন্ত্রক সঙ্গে সজ্জিত করা হয়

ভালভ, যা স্বয়ংক্রিয়ভাবে তাপমাত্রার সাথে বায়ু সরবরাহ সামঞ্জস্য করতে পারে।

উচ্চ দক্ষতার পরিবাহী বায়ু প্রিহিটার প্রিহিট করার জন্য ফ্লু গ্যাস তাপ ব্যবহার করে

দহন সমর্থনকারী বায়ু।

প্রাকৃতিক গ্যাস পাইপ

প্রধান প্রাকৃতিক গ্যাস পাইপলাইন চাপ গেজ, ম্যানুয়াল বল দিয়ে সজ্জিত করা হয়

ভালভ, প্রাকৃতিক গ্যাস ফিল্টার, চাপ হ্রাস এবং ভালভ স্থিতিশীল, গ্যাস প্রধান

solenoid ভালভ, overpressure রিলিফ ভালভ, উচ্চ এবং নিম্ন চাপ সুরক্ষা

প্রাকৃতিক গ্যাস, ইত্যাদির সুইচ যখন বিদ্যুৎ ব্যর্থ হয় বা প্রাকৃতিক গ্যাস

চাপ অস্বাভাবিক, প্রাকৃতিক গ্যাস দ্রুত বন্ধ করা যেতে পারে এবং একটি

বিপদ এলার্ম দেওয়া যেতে পারে।

6. ফিউম নিষ্কাশন সিস্টেম

সামনের উপাদান চার্জিং বিভাগের নিষ্কাশন পাইপ অন্তর্ভুক্ত করা হয়েছে

স্প্রে বিভাগের নিষ্কাশন সিস্টেমের মধ্যে;এর নিষ্কাশন পাইপ

উপাদান নিষ্কাশন বিভাগ এর নিষ্কাশন সিস্টেমের মধ্যে অন্তর্ভুক্ত করা হয়

জোরপূর্বক কুলিং বিভাগ।নিষ্কাশন পাইপ দুটি সেট যথাক্রমে

আউটডোরের সাথে সংযুক্ত।

7. কুলিং সেকশন

সামগ্রিক মাত্রা: 4500mm (L)×300mm(W)×200mm(H)

কুলিং বিভাগ 2-স্তর জল জ্যাকেট গঠন.কুলিং সেকশন হল

ইনস্টলেশন এবং রক্ষণাবেক্ষণের সুবিধার জন্য 3 ভাগে বিভক্ত।প্রতিটি

শীতল বিভাগের অংশ একটি জল খাঁড়ি এবং একটি জল আউটলেট সঙ্গে সেট করা হয়.

শক্তি সঞ্চয় করতে, কুলিং বিভাগের প্রস্থানটিও এক 8 দিয়ে সেট করা হয়েছে⁰কাত

কোণএছাড়াও স্তর অংশ এবং মধ্যে একটি বড় চাপ পরিবর্তন আছে

কাত অংশকুলিং বিভাগের প্রস্থান একটি ফিউম ফণা এবং দরজা দিয়ে সেট করা হয়

বাতাসের অনুপ্রবেশ রোধ করার জন্য পর্দা।

জল জ্যাকেট ফুটো পরীক্ষা করা হয় যাতে জল ফুটো না নিশ্চিত.আশ্বস্ত করা

নিরাপত্তা, জল শীতল বিভাগ একটি বিস্ফোরণ বিরোধী ডিভাইস দিয়ে সজ্জিত করা হয়.

যদি ভুল অপারেশনের কারণে মাফলের ভিতরে বাতাস নিঃশেষ না হয়

অভ্যন্তরীণ অস্বাভাবিক বায়ুমণ্ডলের কারণে চুল্লি বিস্ফোরিত হয়, বিস্ফোরণবিরোধী

অ্যান্টি-বিস্ফোরণ ডিভাইসের ফিল্ম অস্বাভাবিক চাপ ছেড়ে দেয়

নিরাপত্তা নিশ্চিত করতে ভিতরে চুল্লির.

কুলিং বিভাগ মাফল উপাদান হল SUS-6 মিমি স্টেইনলেস স্টীল প্লেট।বাইরে

উপাদান হল Q235-4 মিমি কার্বন ইস্পাত।

জল খাঁড়ি এবং আউটলেট পাইপ উপাদান স্টেইনলেস স্টীল হয়.

8. ড্রাইভিং সিস্টেম

সামগ্রিক মাত্রা: 1000mm(L)×750mm(W)×800(H)mm

(চার্জিং মেকানিজম)

সামগ্রিক মাত্রা: 1000mm(L)×750mm(W)×800(H)mm

(ডিসচার্জিং মেকানিজম)

ড্রাইভিং সিস্টেম ফ্রিকোয়েন্সি রূপান্তর মোটর গঠিত,

গিয়ার কমানো, ড্রাইভিং রোলার, সাপোর্ট রোলার এবং মেশ বেল্ট।দ্য

মেশ বেল্ট গতি হ্রাস করার সরাসরি মোটরের ফ্রিকোয়েন্সি দ্বারা পরিবর্তিত হয়

গিয়ারজাল বেল্টের গতি সাধারণত 100-400 মিমি/মিনিট (এর সাথে পরিবর্তিত হয়

বিভিন্ন পণ্য)।ব্যবহৃত বৈদ্যুতিন সংকেতের মেরু বদল ডেল্টা ব্র্যান্ড.এবং অপারেশনের জন্য

সুবিধার জন্য, বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ কন্ট্রোল প্যানেলে আছে.

মেশ বেল্ট চুল্লির মূল উপাদান।এবং জাল বেল্ট

ব্যবহৃত SUS314 তাপ প্রতিরোধী ইস্পাত তারের নিপ্পন ইস্পাত দ্বারা সরবরাহ করা হয়.

ক্রস উইভড জাল বেল্টের পরিষেবা জীবন স্বাভাবিকভাবে অর্ধেক বছর থাকে

কাজের পরিবেশ.জাল বেল্ট উচ্চ তাপমাত্রায় প্রসারিত হবে,

কিন্তু চুল্লি ড্রাইভিং প্রক্রিয়া স্বয়ংক্রিয় টান সঙ্গে সেট করা হয় এবং

অংশগুলির একটি স্থিতিশীল আন্দোলন নিশ্চিত করতে সংশোধন ডিভাইস।

9. জল কুলিং সিস্টেম

অংশ প্রতিরক্ষামূলক গ্যাস বায়ুমণ্ডল অধীনে brazed করা উচিত.এ

প্রিহিটিং সেকশন এবং কুলিং সেকশন উভয়ই গ্যাস ইনলেট রয়েছে।প্রতিটি

গ্যাস ইনলেট একটি নিয়ন্ত্রণ ভালভ এবং একটি প্রবাহ মিটার সঙ্গে সেট করা হয়.কুলিং এ

বিভাগে অনেক শীতল জল লুপ আছে.আমানত অপসারণ করতে,

হিটিং বিভাগের মাফলের কাছে একটি ডিপোজিট পরিষ্কারের গর্ত রয়েছে।

একটি মসৃণ প্রবাহ নিশ্চিত করার জন্য আমানত পর্যায়ক্রমে পরিষ্কার করা উচিত

ঠান্ডা পানি.

10. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা সিমেন্স S7-220 PLC নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।

2টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল চুল্লির পাশে সজ্জিত এবং 2

তাপমাত্রা পরিমাপ পয়েন্ট।চুল্লি তাপমাত্রা অভিন্নতা

হল ≤±10℃।

তাপমাত্রা নিয়ন্ত্রক জাপানি পরিবাহী মিটার গ্রহণ করে যা

আলাদাভাবে তাপমাত্রা নিয়ন্ত্রণ করতে পারে।প্রতিটি হিটিং জোনে রয়েছে একটি

তাপমাত্রা নিয়ন্ত্রক.

চুল্লির নিরাপত্তা নিশ্চিত করতে, বৈদ্যুতিক লুপটি a দিয়ে সেট করা হয়

সংযোগ সুরক্ষা।তাপমাত্রা সীমা মানের উপরে হলে,

কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দেবে এবং পাঠাবে

একটি অ্যালার্ম সংকেত।

11. অ্যামোনিয়া পচন যন্ত্র

4-1 CXAQ-15 অ্যামোনিয়া পচন ডিভাইস, 1 সেট;

রেটেড উত্পাদনশীলতা: 10 মি³/ঘন্টা (75%H₂এবং 25% N₂)

বিশুদ্ধতা: অবশিষ্ট অ্যামোনিয়া: ≤1000ppm;শিশির বিন্দু: ≤-10℃

চাপ: 0.1 এমপিএ

তরল অ্যামোনিয়া খরচ: 8 কেজি/ঘন্টা

শক্তি: ∽380V,50Hz

রেটেড পাওয়ার: : 12KW

জল খরচ: 4T/h

4-2 CXFC-15 পরিশোধন ডিভাইস, 1 সেট;

1) ক্ষমতা: 15m3/h

2) সমাপ্ত গ্যাস বিশুদ্ধতা: শিশির বিন্দু≤-70℃;অবশিষ্ট ammonia≤5ppm

3) কাজের চাপ: ≤0.1Mpa

4) রেট পাওয়ার: 3KW;পাওয়ার সাপ্লাই: ∽380V,50Hz;

5) ড্রায়ার কাজের তাপমাত্রা: ঘরের তাপমাত্রা;

6) ড্রায়ার পুনর্জন্ম তাপমাত্রা: 350℃

7) ড্রায়ার কাজ চক্র: 24 ঘন্টা;

4.3 কাজের নীতি

4.3.1 সাধারণ ভূমিকা

CXAQ সিরিজের অ্যামোনিয়া পচনশীল ডিভাইস তরল অ্যামোনিয়া হিসাবে ব্যবহার করে

কাঁচামাল, এবং 75% H এ পচে যায়₂এবং 25% N₂অনুঘটকের মাধ্যমে।

অ্যামোনিয়া পচন যন্ত্রটি পচন চুল্লি দ্বারা গঠিত,

হিট এক্সচেঞ্জার, গ্যাসিফায়ার এবং ওয়াটার কুলার।গ্যাস পরিশোধন যন্ত্র হল

শোষণ টাওয়ার, ধুলো ফিল্টার, ভালভ, এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সমন্বয়ে গঠিত।

তরল অ্যামোনিয়া প্রথমে গ্যাসীকৃত হয় এবং প্রবেশের আগে চাপ কমে যায়

পরিবেশকঅ্যামোনিয়া 75% H হয়ে যায়₂এবং 25% N₂অনুঘটকের মাধ্যমে।

মিশ্রিত H2 এবং N2 গ্যাস পরিশোধন যন্ত্রের আগে ঠান্ডা করা হয়।

4.3.2 অনুঘটক

ব্যবহৃত অনুঘটক সাধারণত লোহা এবং নিকেল অনুঘটক হয়।পচন

লোহার নিকেলের তাপমাত্রা 600-650℃ এবং নিকেল অনুঘটকের তাপমাত্রা হল

800-850℃।প্রতি কিলো অ্যামোনিয়া 2.6M3 H2 এবং N2 বায়ুমণ্ডল তৈরি করতে পারে।

12. সরবরাহের সুযোগ

12.1 উজ্জ্বল অ্যানিলিং চুল্লি

ক) গরম করার চুল্লি (মাফল ট্যাঙ্ক সহ, 1 টুকরা), 1 সেট;

খ) প্রিহিটিং বিভাগ (ড্রাইভিং ডিভাইস সহ), 1 সেট;

গ) কুলিং বিভাগ, 1 সেট;

ঘ) বার্নার, 2 সেট;

ই) বার্নার জন্য আনুষাঙ্গিক, 2 সেট;

চ) জাল বেল্ট, 1 টুকরা;

ছ) বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, 1 সেট;

জ) অ্যামোনিয়া পচন ডিভাইস, 1 সেট;

12.2 খুচরা যন্ত্রাংশ

বার্নার জন্য আনুষাঙ্গিক, 1 সেট;

ফিউজ, 2 সেট;

12.3 কন্ট্রোলের সাথে চুল্লির অনলাইন ইউনিটগুলিকে সংযোগকারী তার

মন্ত্রিসভা ক্রেতা নিজেই প্রস্তুত করা উচিত.মধ্যে সংযোগ পাইপ

ইউনিট এবং অন্যান্য উপাদান ক্রেতা নিজেই প্রস্তুত করা উচিত.
