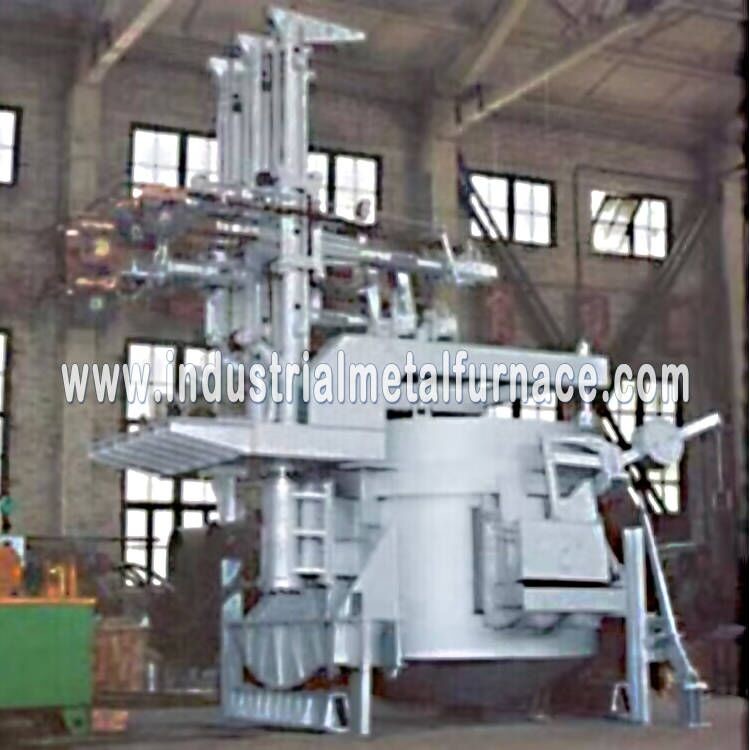

সিলিকা বালি, মূল্যবান ধাতুর জন্য 2000 কেজি বৈদ্যুতিক আর্ক ফার্নেস গলানো চুল্লি
1.ওভারভিউ
বৈদ্যুতিক আর্ক ফার্নেস সাধারণ শক্তি গ্রহণ করে, ফার্নেস কভার আনস্ক্রু করা সহ শীর্ষ লোডিং এবং
স্টিল ট্যাপ করতে চ্যানেলে ট্যাপ করা।কাঠামো আধা-হাইড্রোলিক এবং চুল্লি কভার unscrewing টাইপ গ্রহণ করে।
পিট-টাইপ লেআউট ফ্যাক্টরি বিল্ডিংয়ের উচ্চতার জন্য প্রয়োজনীয়তা কমাতে পারে।
2.ই এর প্রধান বৈশিষ্ট্যবৈদ্যুতিক চাপ চুল্লি
ইস্পাত তৈরির জন্য এই বৈদ্যুতিক আর্ক ফার্নেসটি অক্সাইড গলানোর জন্য মৌলিক চুল্লির আস্তরণ বা অম্লীয় চুল্লির আস্তরণ গ্রহণ করে,
মূল্যবান ধাতু সমৃদ্ধকরণ এবং অন্যান্য জাত।
এই বৈদ্যুতিক চাপ চুল্লিসরঞ্জাম নিম্নলিখিত প্রধান বৈশিষ্ট্য আছে:
▲ বৈদ্যুতিক আর্ক ফার্নেস সরঞ্জামগুলি আনস্ক্রুইং ফার্নেস কভার, টপ-লোডিং, সেমি-হাইড্রোলিক মেকানিজম সহ সেট করা হয়েছে,
লঘুপাত ঢালু মাধ্যমে লঘুপাত, এবং গর্তে ইনস্টলেশন.
▲ কপার টিউব টাইপ পরিবাহী ক্রস আর্ম ব্যবহার করে।
▲ বড় ক্রস-সেকশন ওয়াটার-কুলড ক্যাবল ব্যবহার করুন।
▲ অবিচ্ছেদ্য চুল্লি শেল গঠন গ্রহণ.
▲ বৈদ্যুতিক আর্ক ফার্নেসের নীচে একটি থালা-আকৃতির কাঠামো গ্রহণ করে, যা সরঞ্জামগুলির নির্ভরযোগ্যতা উন্নত করে
এবং পরিষেবা জীবন দীর্ঘায়িত করে।
▲ চুল্লি কভার ঘূর্ণন বড় টার্নটেবল প্রযুক্তি গ্রহণ করে, যা স্থানচ্যুতি হ্রাস করে
জল-ঠান্ডা তারের, প্রতিবন্ধকতা হ্রাস করে, বৈদ্যুতিক ক্ষতি হ্রাস করে, বিদ্যুৎ খরচ হ্রাস করে এবং
দখলকৃত এলাকা হ্রাস করে।
▲ সবচেয়ে উন্নত PLC ইলেক্ট্রোড নিয়ন্ত্রক ইলেক্ট্রোডের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে ব্যবহৃত হয়
সর্বাধিক পরিমাণে সিস্টেম।
▲ইলেক্ট্রোড উত্তোলন সার্কিটটি ইলেক্ট্রোডকে ভাঙতে বাধা দিতে এবং দক্ষ অপারেশন নিশ্চিত করতে সজ্জিত
চুল্লির
▲ ট্রান্সফরমারের ভোল্টেজ রেগুলেশন পদ্ধতি হল নো-লোড বৈদ্যুতিক ভোল্টেজ রেগুলেশন।
▲ সেকেন্ডারি উইন্ডিং: ট্রান্সফরমার বডির কম্প্রেশন: কয়েল কম্প্রেশন বিশেষ স্প্রিং অয়েল সিলিন্ডার গ্রহণ করে
চাপের পেরেক, সমস্ত কয়েল সম্পূর্ণরূপে একত্রিত হয় এবং ভ্যাকুয়াম-শুকনো হয়।
▲ ট্রান্সফরমারটি দীর্ঘ সময়ের জন্য 20% ওভারলোড হতে পারে এবং এটি নিশ্চিত করার জন্য যথেষ্ট যান্ত্রিক শক্তি রয়েছে
এটি ঘন ঘন শর্ট সার্কিট প্রভাব সহ্য করতে পারে।
▲ ট্রান্সফরমারটি ফোর্সড অয়েল সার্কুলেটিং ওয়াটার কুলিং (OFWF) পদ্ধতির, একটি ঝামেলা-মুক্ত জোরপূর্বক তেল সঞ্চালন করে
জল কুলার
▲ ট্রান্সফরমার মূল উপকরণ উচ্চ মানের পণ্য তৈরি করা হয়.
▲ ট্রান্সফরমার তেল 25# তেল গ্রহণ করে।
▲ ট্রান্সফরমার ভারী গ্যাস, হালকা গ্যাস এবং চাপ রিলিজার সুরক্ষা ফাংশন এবং অন-লোড দিয়ে সজ্জিত
সুইচ ভারী গ্যাস সুরক্ষা ফাংশন দিয়ে সজ্জিত করা হয়.
4. প্রধান প্রযুক্তিগত পরামিতি
| না। |
আইটেম |
উnit |
ভিalue |
মন্তব্য |
| 1 |
বৈদ্যুতিক চাপ চুল্লি রেট ক্ষমতা |
টি |
2 |
|
| 2 |
শেল ব্যাস |
মিমি |
Φ2200 |
টোকা চুট |
| 3 |
চুল্লি কভার উচ্চতা উত্তোলন |
মিমি |
200 |
|
| চুল্লি কভার unscrew কোণ |
° |
৮৩ |
|
| চুল্লি কভার উত্তোলন এবং ঘূর্ণন |
|
|
হাইড্রোলিক ড্রাইভিং |
| 4 |
গ্রাফাইট ইলেক্ট্রোড ব্যাস |
মিমি |
200 |
|
| ইলেক্ট্রোড মেরু কেন্দ্র ব্যাস |
মিমি |
620 |
|
| ইলেকট্রোড উত্তোলন স্ট্রোক |
মিমি |
1100 |
|
| ইলেক্ট্রোড আপ/ডাউন সর্বোচ্চ গতি |
মি/মিনিট |
3/2.5 |
|
| নিয়ন্ত্রণ পদ্ধতি |
|
|
পিনিয়ন-র্যাক ড্রাইভ |
| ইলেকট্রোড আর্ম ফর্ম |
|
|
কপার টিউব টাইপ পরিবাহী ক্রস আর্ম |
| 5 |
ট্যাপিং অ্যাঙ্গেল |
° |
45 |
সর্বোচ্চ |
| স্ল্যাগ প্রবণতা |
° |
15 |
সর্বোচ্চ |
| 6 |
বৈদ্যুতিক চুল্লি ট্রান্সফরমার রেট ক্ষমতা |
কেভিএ |
1250 |
20% দ্বারা ওভারলোড করা যেতে পারে |
| প্রাথমিক ভোল্টেজ |
কেভি |
10/6.3 |
|
| কোন কাটঅফ চাপ নেই |
ভি |
210-104 |
5- স্তরের অ-উত্তেজনা বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রণ |
| সেকেন্ডারি স্রোত |
ক |
4000 |
|
| ট্রান্সফরমার কুলিং ফর্ম |
|
|
শক্তিশালী তেল সঞ্চালন জল শীতল |
| |
|
|
|
| 7 |
জলবাহী সিস্টেম কাজের চাপ |
এমপিএ |
6 |
|
| কাজের মাধ্যম |
|
|
পরিধান-প্রতিরোধী জলবাহী তেল |
| 8 |
কুলিং ওয়াটার সিস্টেম |
|
|
শিল্প জল (ট্রান্সফরমার কুলিং জল সহ) |
| খাঁড়ি চাপ |
এমপিএ |
<0.3 |
|
| ইনলেট জল তাপমাত্রা |
℃ |
≤32 |
|
| জলের তাপমাত্রা |
℃ |
~50 |
|
| শীতল জল খরচ |
মি3/ঘ |
২০ |
|
EAF-1.5T বৈদ্যুতিক চাপচুল্লিসরবরাহের সুযোগ
| না. |
আইটেম |
বিষয়বস্তু এবং সুযোগ |
প্র'ty |
| 1 |
যান্ত্রিক অংশ |
|
|
| 1.1 |
ফার্নেস বডি (φ2200) |
ফার্নেস শেল, ট্যাপিং চুট, ফার্নেস ডোর মেকানিজম ইত্যাদি। |
1 সেট |
| 1.2 |
জল-ঠাণ্ডা চুল্লি কভার রিং |
জল-শীতল চুল্লি রিং, ইত্যাদি |
1 সেট |
| 1.3 |
ইলেকট্রোড উত্তোলন প্রক্রিয়া |
কলামের তিনটি সেট, গাইড হুইল ডিভাইস এবং অন্তরক অংশ, গিয়ার-র্যাক-রিডুসার |
1 সেট |
| 1.4 |
কভার উত্তোলন এবং
ঘূর্ণমান প্রক্রিয়া
|
ফার্নেস কভার রোটেটিং ফ্রেম, ফার্নেস কভার রোটেটিং মেকানিজম, ফার্নেস কভার লিফটিং মেকানিজম |
1 সেট |
| চুল্লি কভার ঘূর্ণমান slewing ভারবহন |
1 সেট |
| 1.5 |
ফার্নেস টিল্টিং মেকানিজম |
টিল্টিং ক্রেডল, হরিজন্টাল সাপোর্ট, টিল্টিং প্ল্যাটফর্ম, ফার্নেস কভার রোটেশন এবং আনস্ক্রুইং সাপোর্ট |
1 সেট |
| 1.6 |
শীতলকরণ ব্যবস্থা |
জল বিতরণকারী, রিটার্ন ট্যাঙ্ক, পাইপলাইন ভালভ এবং সম্পর্কিত যন্ত্র |
1 সেট |
| 2 |
উচ্চ বর্তমান অংশ |
|
|
| 2.1 |
পরিবাহী ক্রস আর্ম |
পরিবাহী কপার টিউব টাইপ পরিবাহী ক্রস আর্ম 3 পিস, ক্ল্যাম্প, হোল্ডিং রিং ইত্যাদি। |
1 সেট |
| 2.2 |
সংক্ষিপ্ত নেটওয়ার্ক সিস্টেম |
নমনীয় ক্ষতিপূরণকারী, পরিবাহী তামার পাইপ, তারের জয়েন্ট, বন্ধনী এবং ফাস্টেনার, অন্তরক অংশ ইত্যাদি। |
1 সেট |
| |
|
বর্তমান ট্রান্সফরমার |
3 পিসি |
| 2.3 |
জল ঠান্ডা তারের |
বড় ক্রস-সেকশন ওয়াটার-কুলড ক্যাবল |
1 সেট |
| 3 |
জলব কাঠামো |
|
|
| 3.1 |
হাইড্রোলিক স্টেশন |
তেল ট্যাঙ্ক, উচ্চ চাপ তেল ফিল্টার, সমন্বিত ভালভ ব্লক, কুলিং ডিভাইস, সঞ্চয়ক |
1 সেট |
| 3.2 |
জলবাহী সিলিন্ডার |
কাত সিলিন্ডার |
1 |
| ইলেকট্রোড ক্ল্যাম্পিং সিলিন্ডার |
3 |
| চুল্লি কভার উত্তোলন ঘূর্ণমান সিলিন্ডার |
1 |
| 4 |
বৈদ্যুতিক অংশ |
|
|
| 4.1 |
ফার্নেস ট্রান্সফরমার |
HSSP-1250KVA, ট্রান্সফরমার আনুষাঙ্গিক এবং তেল-ওয়াটার কুলার |
1 সেট |
| 4.2 |
উচ্চ চাপ সিস্টেম |
10KV (6KV) ভ্যাকুয়াম সুইচ ক্যাবিনেট |
1 সেট |
| 4.3 |
কম-ভোল্টেজ বৈদ্যুতিক নিয়ন্ত্রণ ভিত্তি এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা |
লো-ভোল্টেজ পাওয়ার ক্যাবিনেট, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, পিএলসি প্রধান অপারেশন টেবিল এবং ফিল্ড অপারেশন বক্স |
1 সেট |
