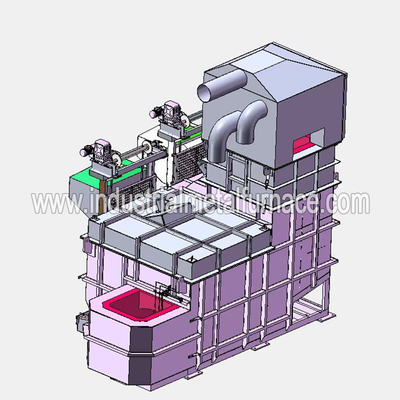

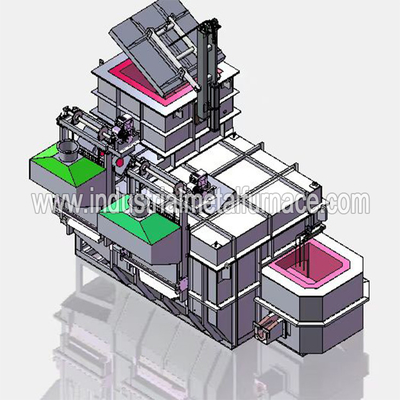

2500 kg/H ক্রমাগত গ্যাস চালিত ইন্ডাস্ট্রিয়াল অ্যালুমিনিয়াম মেল্টিং ফার্নেস, অ্যালুমিনিয়াম স্ক্র্যাপ গলানোর চুল্লি
1. সাধারণ ভূমিকা
গ্যাস চালিত অ্যালুমিনিয়াম গলানোর চুল্লি একটি ক্রমাগত প্রকার, এবং এতে হোল্ডিং চেম্বার এবং গলানোর চেম্বার উভয়ই রয়েছে।
এটি গলানো এবং তাপ সংরক্ষণ ফাংশন উভয় জন্য একটি কম্প্যাক্ট গঠন আছে.গলে যাওয়া পুলটি একবার তৈরি নন-স্টিক দ্বারা গঠিত হয়
অ্যালুমিনিয়াম ঢালাই উপাদান, যার বৈশিষ্ট্য রয়েছে উচ্চ শক্তি, পরিষ্কার করা সহজ এবং দীর্ঘ পরিষেবা জীবন।গ্যাস গলতে শুরু করে
ফার্নেস বিখ্যাত বার্নার ব্র্যান্ড নিযুক্ত করে, যার স্বয়ংক্রিয় ইগনিশন, তাপমাত্রা নিয়ন্ত্রণ এবং ওভার টেম্পারেচার অ্যালার্ম ডিভাইস রয়েছে।
2. অ্যালুমিনিয়াম স্ক্র্যাপ গলানো চুল্লির প্রযুক্তিগত পরামিতি
|
2.1 মডেল: WDL-RJL-2500;
2.2 চুল্লি ক্ষমতা: 6000 কেজি;
2.3 গলানো হার: 2500 কেজি/ঘন্টা (একটানা কাজ করার পদ্ধতিতে);
2.4 অ্যালুমিনিয়াম তরল তাপমাত্রা: 720℃;
2.5 তাপমাত্রা নিয়ন্ত্রণ সঠিকতা: ±10℃;
2.6 জ্বালানী: প্রাকৃতিক গ্যাস, মান 8600Kcal/M3 গ্যাসের চাপ: 5-8KPa (50-80mbar);
2.7 পাওয়ার সাপ্লাই: 380V 50HZ 17.5KW;
2.8 সংকুচিত বায়ু: 0.5-0.7Mpa 1.5m3/h (শুকানো এবং তেল জল পৃথকীকরণ সহ)
2.9 অ্যালুমিনিয়াম তরল আউটলেট উচ্চতা: 1650 মিমি;
2.10 আউটলেট পদ্ধতি: বায়ুসংক্রান্ত স্টপার টাইপ আউটলেট;
2.12 অ্যালুমিনিয়াম ইঙ্গট: R14 বা ADC12, গড় ওজন: 8 কেজি বা তার কম;
2.13 সর্বোচ্চ অ্যালুমিনিয়াম তরল তাপমাত্রা: 750°C;
2.14 গলিত চেম্বার ভর্তি হার: 50% (স্ক্র্যাপ ম্যাটেরাল আনবান্ডেড);
2.15 পুনর্ব্যবহৃত উপাদানের সর্বাধিক আকার: উপাদান কার্টের ভিতরের মাত্রার চেয়ে ছোট হতে হবে;
দ্রষ্টব্য: উপরের প্যারামিটারগুলি অবশ্যই নিম্নলিখিত শর্তগুলি পূরণ করবে:
ক) গলিত চুল্লিটি 6 ঘন্টারও বেশি সময় ধরে একটি স্থিতিশীল অবস্থায় থাকা উচিত।
খ) ক্রমাগত গলতে 3 ঘন্টার গড় জ্বালানী খরচ হল গণনা করা মান।
গ) জ্বালানির প্রকৃত ক্যালোরিফিক মান হল 8600Kcal/NM3।
ঘ) ধাতু গলানোর চুল্লি এবং তার সাথে থাকা সরঞ্জামগুলি স্বাভাবিক কাজ করে।
ঙ) ডিগ্যাসিং, স্ল্যাগ অপসারণ এবং ধরে রাখার সময় শক্তি খরচ শক্তি খরচ পরিসরে অন্তর্ভুক্ত নয়।
|
3. স্বয়ংক্রিয় লোডিং ডিভাইস
3.1 এই ডিভাইসটি অ্যালুমিনিয়াম ইনগট এবং চুল্লির দ্রুত এবং অবিচ্ছিন্ন ইনপুটের উদ্দেশ্যে সেট আপ করা হয়েছে
ফার্নেস বেডের ক্ষতি না করে রিবার্ন স্ক্র্যাপ, এবং নিম্নলিখিত বৈশিষ্ট্য এবং পরামিতি আছে।
|
ট্রলি টাইপ ফিডিং মেশিন
|
মডেল |
WDL-RJL-2500 |
| উত্তোলন সংস্থা |
চেইন ড্রাইভ পদ্ধতি |
| বোঝাই ক্ষমতা |
সর্বোচ্চ লোড ক্ষমতা 600KG |
| উপাদান কার্ট অনুমোদিত আকার |
±10 মিমি |
| গতি হ্রাসকারী |
BWED 31-153-YEJ 2.2KW -4P |
| হ্রাসকৃত অনুপাত |
1/153 |
| মোটর ক্ষমতা |
3KW.4P.380V.50HZ |
| গতি বাড়ান |
6.1 মি/মিনিট |
| উপাদান কার্ট |
4 সেট (950*950*680) |
| অন্যান্য আনুষাঙ্গিক |
শ্যাফট, চেইন, বিয়ারিং, সেফটি নেট কভার, লিমিট সুইচ, ডেরিক ইত্যাদি। |
| গতি কমানোর মোটর |
BWED 31-153-YEJ 3KW -4P |
1 |
| হ্রাসকৃত অনুপাত |
1:153 |
1 |
| টর্ক লিমিটার |
TL700-2 |
1 |
| চেইন |
16A-2.5-1200 |
1 |
4. অ্যালুমিনিয়াম গলানোর চুল্লির গ্যাস খরচ
গ্যাস খরচ:
1) 65N এর কম3/টন অ্যালুমিনিয়াম (নিম্নলিখিত শর্ত পূরণ করা উচিত: ফেরত দেওয়া স্ক্র্যাপের বিষয়বস্তু
উপাদান 5% এর কম, বিশেষ করে যখন কোন স্ক্র্যাপ সহজে অক্সিডাইজ করা হয় না;গলিত উপাদানের অনুপাত হল
ফিরে আসা উপাদানের জন্য 50% (ঘনত্ব 400-500kg/M3) এবং 50% ইনগটের জন্য;গলিত তাপমাত্রা
গলে যাওয়ার পরে অ্যালুমিনিয়াম তরল 750 ডিগ্রি সেলসিয়াস।)
2) 58M3/টন অ্যালুমিনিয়ামের কম (একটানা অপারেশন, তৈলাক্ত এবং জলযুক্ত উপাদান নেই, অ্যালুমিনিয়াম স্ক্র্যাপ নেই,
চুল্লি উপাদানের 30% (ঘনত্ব 400-500kg/M3), 70% অ্যালুমিনিয়াম ইঙ্গট;গলিত অ্যালুমিনিয়াম তরল তাপমাত্রা,
720 ℃ উপর ভিত্তি করে)
3) 55M3/টন অ্যালুমিনিয়ামের কম (একটানা কাজ করার জন্য 100% ইঙ্গট; পরে অ্যালুমিনিয়াম তরল তাপমাত্রা
720 ডিগ্রি সেলসিয়াসের উপর ভিত্তি করে গলে যাওয়া।)
উপাদান রাখার পরে গণনার সময় নির্ধারিত হয় এবং প্রতি ঘন্টায় ইনপুট কাঁচামাল এর চেয়ে বেশি বা সমান
প্রতি ঘন্টায় গলে যাওয়া আয়তনে।যখন অ্যালুমিনিয়াম তরল তাপমাত্রা অ্যালুমিনিয়াম ধাতব চুল্লি গলে
পৌঁছে গেছে এবং অ্যালুমিনিয়াম তরল হয়
নিঃসৃত, জলের আউটপুট সরঞ্জাম দ্বারা নির্দিষ্ট গলানোর দক্ষতায় পৌঁছায় এবং সর্বনিম্ন 3
ঘন্টা একটি পরিসংখ্যান চক্র, ইউনিট শক্তি খরচ মান হিসাবে গড় মান নিন।
6.সরবরাহের সুযোগ
| না. |
টাইপ |
পরিমাণ |
| 1 |
সরঞ্জাম শরীর |
1 সেট |
| 2 |
দহন ব্যবস্থা |
1 সেট |
| 3 |
দহন নিরাপত্তা সনাক্তকরণ ডিভাইস |
1 সেট |
| 4 |
দহন নিরাপত্তা সনাক্তকরণ ডিভাইস |
1 সেট |
| 5 |
নিম্ন চাপ বায়ু পাইপিং |
1 সেট |
| 6 |
উপাদান (তরল) স্তর ডিটেক্টর |
1 সেট |
| 7 |
সেকেন্ডারি পাওয়ার লাইন |
1 সেট |
| 8 |
খাওয়ানোর যন্ত্র |
1 সেট |
| 9 |
বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট ডিভাইস |
1 সেট |
| 10 |
খাওয়ানোর কার্ট |
4 ইউনিট |
