উচ্চ দক্ষতা শিল্প ধাতু গলন চুলা শ্যাফ্ট quenching জন্য HRC50-55 2.5-3mm কঠোরকরণ স্তর

উচ্চ দক্ষতা শিল্প ধাতু গলন চুলা শ্যাফ্ট quenching জন্য HRC50-55 2.5-3mm কঠোরকরণ স্তর

1. ব্যবহারকারীর প্রয়োজনীয়তা

2সরঞ্জামএসনির্বাচন,সিঅপশন এবংডিইসিগনRসমতুল্য

নির্বাচন রচনাঃ আপনার কোম্পানির প্রস্তাবিত প্রয়োজনীয়তা উপর ভিত্তি করে, আমরা সুপারিশ

নিম্নলিখিত সম্পূর্ণ ইনডাকশন হার্ডিং সরঞ্জাম (ইন্ডাকশন পাওয়ার সাপ্লাই পাওয়ার

200kW, 8-30KHZ এর কাজের ফ্রিকোয়েন্সি) সহ নিম্নলিখিত বিশেষ সরঞ্জামঃ

3অপারেশন প্রক্রিয়াঃসরঞ্জাম স্ক্যান করার জন্য workpiece আপ এবং নিচে সরানো

নিষ্পেষণ।

নিষ্কাশন প্রক্রিয়াঃ এটি ম্যানুয়ালি বা রোবট দ্বারা লোড করা যেতে পারে।

প্রোডাক্টের গরম করার কেন্দ্রে কয়েল, স্বয়ংক্রিয় গরম শুরু করতে সম্পাদিত প্রোগ্রাম ব্যবহার করুন,

গরম করার সময় তাপমাত্রা ঘূর্ণন অনুযায়ী সংশ্লিষ্ট শক্তি সামঞ্জস্য করুন, এবং যখন

গরম করা শেষ, গরম করা বন্ধ করুন, শীতল হওয়া বিলম্ব করুন, উপরের এবং নীচের সার্ভো রিসেট করুন,

→ ওয়ার্কপিসটি সরিয়ে ফেলুন।

ডিজাইন প্রয়োজনীয়তাঃ সরঞ্জামটিতে স্বয়ংক্রিয় মোড এবং ম্যানুয়াল মোড থাকতে হবে।

নির্দিষ্ট প্রয়োজনীয়তা নিম্নরূপঃ

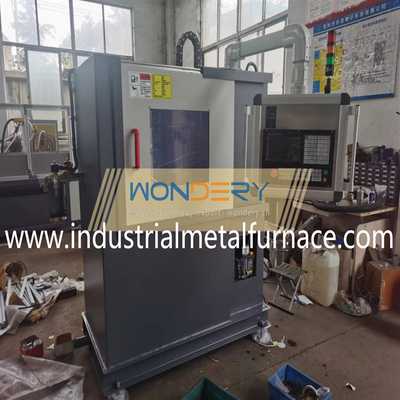

1) মেশিন টুল একটি উল্লম্ব মেশিন টুল গঠন গ্রহণ করে।

এবং স্বয়ংক্রিয় ফাংশন, এবং ওয়ার্কস্টেশন ঘোরানো, উত্থাপিত এবং কমানো যেতে পারে.

2) পাওয়ার সাপ্লাই স্টার্ট এবং স্টপ দুটি মোড থাকতে হবেঃ "মানুয়াল কন্ট্রোল" এবং "রিমোট কন্ট্রোল"।

3) পাওয়ার সাপ্লাই ওসিলেশন ফ্রিকোয়েন্সি 8-30KHZ, নামমাত্র শক্তি 200KW ।

4) দমন মেশিনের চলন্ত প্ল্যাটফর্মের পুনরাবৃত্তি অবস্থান সঠিকতা প্রয়োজনীয়তা

টুল ট্রান্সফরমার ≤0.05 মিমি ।

৫) পুরো সরঞ্জামটিতে ম্যানুয়াল এবং অটোমেটিক অপারেটিং ফাংশন থাকতে হবে এবং

সরঞ্জাম নিয়ন্ত্রণ প্যানেলে একটি নিয়মিত গতি ফাংশন থাকতে হবে।

স্বতঃস্ফূর্ত প্রোগ্রামিং এবং স্টোরেজ ফাংশন এবং বিভিন্ন প্রক্রিয়াকরণ প্রয়োজন

প্যারামিটারগুলি বিভিন্ন ওয়ার্কপিসের প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী সেট করা যেতে পারে ।

কন্ট্রোল সিস্টেম একটি পাসওয়ার্ড লক ফাংশন থাকতে হবে অননুমোদিত কর্মীদের প্রতিরোধ করতে

প্রক্রিয়া পরামিতি পরিবর্তন থেকে।

6) পুরো সরঞ্জামের রঙঃ কারখানার ডিফল্ট প্রাধান্য পাবে. নিরাপত্তা সংক্রান্ত সতর্কতা

রঙগুলি সংশ্লিষ্ট জাতীয় নিরাপত্তা মানদণ্ড অনুযায়ী বাস্তবায়ন করা হবে।

সামগ্রিক অনুভূতি শক্তিশালী, ডিবাগ এবং বজায় রাখা সহজ, এবং তেল পাইপ বিন্যাস,

গ্যাস উৎস এবং পাওয়ার সাপ্লাই লাইন যুক্তিসঙ্গত, সুশৃঙ্খল এবং সুন্দর হতে হবে;

ট্রান্সমিশন ডিভাইস প্রয়োজনীয় ধুলো-প্রতিরোধী ব্যবস্থা গ্রহণ করতে হবে।

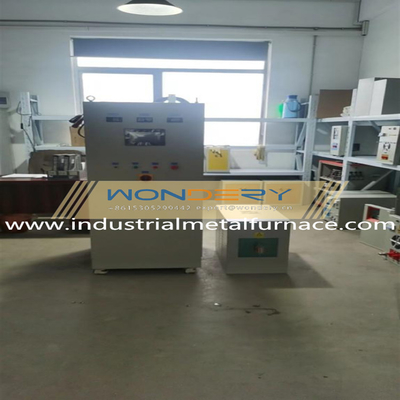

4. ইন্ডাকশন গরম পাওয়ার সাপ্লাই

4.১ প্রযুক্তিগত পরামিতি

4.২ সরঞ্জামের নিয়ন্ত্রণ অংশঃ প্রধানত বিদ্যুৎ সরবরাহ, নিয়ন্ত্রক,

ফেজ শিফট নিয়ন্ত্রণ, সুরক্ষা সার্কিট, ফেজ সিকোয়েন্স অ্যাডাপ্টিভ সার্কিট, স্টার্ট-আপ গণনা

সার্কিট, ইনভার্টার ফ্রিকোয়েন্সি ট্র্যাকিং, ইনভার্টার পালস গঠন, পালস পরিবর্ধন এবং

এর মূল উপাদানগুলি উচ্চ-কার্যকারিতা, উচ্চ ঘনত্ব, বৃহত আকারের

বিশেষ ASIC-2 ইন্টিগ্রেটেড সার্কিট মার্কিন যুক্তরাষ্ট্রে উত্পাদিত, যাতে অভ্যন্তরীণ সার্কিট

নিয়ন্ত্রক ছাড়া সব digitized হয়, এবং rectifier ট্রিগার অংশ কোন প্রয়োজন হয়

সামঞ্জস্য, এবং উচ্চ নির্ভরযোগ্যতা, উচ্চ pulse symmetry, শক্তিশালী

বিরোধী হস্তক্ষেপ কর্মক্ষমতা, দ্রুত প্রতিক্রিয়া গতি, ইত্যাদি, এবং কারণ ফেজ ক্রম

অভিযোজনশীল সার্কিট, কোন সিঙ্ক্রোন ট্রান্সফরমার প্রয়োজন হয়, তাই পর্যায়ে সমন্বয় কাজ

অন-সাইট ডিবাগিংয়ের সময় ক্রম এবং সিঙ্ক্রোনাইজেশন নির্মূল করা হয়।

ট্রানজিস্টরের গেট লাইনকে কন্ট্রোল বোর্ডের সংশ্লিষ্ট টার্মিনালে সংযুক্ত করতে,

এবং সংশোধনকারী অংশটি কাজে লাগানো যেতে পারে।

4.3 সেন্সরের স্টার্ট-আপ মোডঃ সেন্সরের স্টার্ট-আপ মোড হল স্কেপ ফ্রিকোয়েন্সি

শূন্য ভোল্টেজ স্টার্ট, যার মানে সেন্সর স্টার্ট প্রক্রিয়ার সময়, লোড

ভোল্টেজ এবং বর্তমান ধীরে ধীরে শূন্য থেকে বৃদ্ধি, তাই বর্তমান প্রভাব নেই

স্টার্ট সার্কিট একটি স্বয়ংক্রিয় পুনরাবৃত্তি স্টার্ট সার্কিট দিয়ে সজ্জিত করা হয়,

যা শুরু করার সফলতার হার ১০০% করে দেয় ।

গড় মানের নমুনা স্কিম, যা ইনভার্টার এর হস্তক্ষেপ বিরোধী ক্ষমতা উন্নত করে।

4.4 ইনভার্টার ট্রিগারঃ এটি sweep ফ্রিকোয়েন্সি শূন্য ভোল্টেজ নরম শুরু গ্রহণ, যা শুধুমাত্র প্রয়োজন

একটি মাঝারি ফ্রিকোয়েন্সি ভোল্টেজ ফিডব্যাক সংকেত গ্রহণ, এবং বর্তমান সংকেত প্রয়োজন হয় না

স্লট সার্কিটের উচ্চ ফ্রিকোয়েন্সি ক্যাপাসিটর উপর। এটি মূলত সমতুল্য

স্ব-উত্তেজনা সার্কিট, যা গড় মান ফিডব্যাক সার্কিট অন্তর্গত।

সার্কিট প্রধান সার্কিট যোগ করা প্রয়োজন হয়, কোন প্রাক-magnetization বা প্রাক চার্জিং

শুরু করার প্রক্রিয়া প্রয়োজন হয়, তাই প্রধান সার্কিট সরলীকৃত হয় এবং ডিবাগিং প্রক্রিয়া সহজ।

4.5 ভোল্টেজ এবং বর্তমান সীমাবদ্ধ সার্কিটঃ আইজিবিটি রক্ষা করার জন্য, একবার ভোল্টেজ এবং বর্তমানের

আইজিবিটি নামমাত্র মান অতিক্রম করে, সংশোধনকারী পাশের ট্রানজিস্টরের ট্রিগার কোণ অবিলম্বে

স্বয়ংক্রিয়ভাবে নামমাত্র মান সীমাবদ্ধ করার জন্য সামঞ্জস্য করা হয়।

4.6 সমস্ত কন্ট্রোল সার্কিট এক মুদ্রিত সার্কিট বোর্ডে রয়েছে, যা বাহ্যিক দ্বারা সৃষ্ট ত্রুটিগুলিকে ব্যাপকভাবে হ্রাস করে

যোগাযোগের সংযোগ ।

4.7 প্রধান বৈদ্যুতিক উপাদানগুলির পরামিতিগুলি কম্পিউটার সিমুলেশনের মাধ্যমে নির্ধারিত হয়

এবং পরীক্ষার মাধ্যমে প্রমাণিত হয়েছে যে এটি ক্লাসিক্যাল পদ্ধতির তুলনায় আরো সঠিক ।

নকশা উচ্চতর নির্ভুলতা এবং নির্ভরযোগ্যতা আছে।

4.8 সেন্সর সুরক্ষা সার্কিট

4.8.১ ওভারকন্ট্রাক্ট এবং সিট অফ সুরক্ষা সার্কিটঃ

কট-অফ মান সাধারণত নামমাত্র বর্তমানের 105% এবং অতিরিক্ত বর্তমান মান নির্ধারণ করা হয়

সাধারণভাবে নামমাত্র বর্তমানের 110% এ সেট করা হয়। যখন DC বর্তমান 1.05 বার পৌঁছায়

নামমাত্র বর্তমান, বর্তমান ট্রান্সফরমার থেকে নেওয়া বর্তমান সংকেত ইনভার্টার দ্বারা বিপরীত হয়,

এবং rectifier ট্রিগার পালস ফিরে টানা হয়. অর্থাৎ, পালস ট্রিগার কোণ পরিবর্তন করা হয়

বর্তমান কমাতে এবং বর্তমান কাটা একটি ভূমিকা পালন করে। যখন DC বর্তমান পৌঁছায়

1.1 গুণ নামমাত্র বর্তমান, পালস ট্রিগার কোণ 150 ডিগ্রী টানা হয়, এবং

উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে বন্ধ হয়। একই সময়ে, অতিরিক্ত বর্তমান

ইঙ্গিতকারী আলো জ্বলছে, যা একটি অ্যালার্ম সিগন্যাল প্রেরণ করে।

4.8.২ ওভারভোল্টেজ এবং বন্ধ ভোল্টেজ সুরক্ষা সার্কিট

এই সীমাবদ্ধতা সাধারণত নামমাত্র ভোল্টেজের ১০৫% এবং ওভারভোল্টেজের মান নির্ধারণ করা হয় ।

সাধারণত নামমাত্র ভোল্টেজের ১১০% এ সেট করা হয় ।

1.05 গুণ নামমাত্র ভোল্টেজ, উচ্চ ফ্রিকোয়েন্সি ভোল্টেজ থেকে নেওয়া ভোল্টেজ সংকেত

ট্রান্সফরমারটি ইনভার্টার দ্বারা বিপরীতমুখী হয়, এবং রেক্টিফায়ার ট্রিগার ইমপ্লান্টটি ফিরে টানা হয়।

অর্থাৎ, পালস ট্রিগার কোণ ভোল্টেজ কমাতে এবং একটি ভূমিকা পালন করার জন্য পরিবর্তিত হয়

যখন উচ্চ ফ্রিকোয়েন্সি ভোল্টেজ নামমাত্র ভোল্টেজের 1.1 গুণ পৌঁছায়

ভোল্টেজ, পালস ট্রিগার কোণ 150 ডিগ্রী টানা হয়, এবং উচ্চ ফ্রিকোয়েন্সি ক্ষমতা

সরবরাহ স্বয়ংক্রিয়ভাবে বন্ধ হয়। একই সময়ে, ওভারভোল্টেজ সূচক হালকা

একটি অ্যালার্ম সিগন্যাল পাঠান।

4.8.3 নিম্ন ভোল্টেজ এবং ফেজ ক্ষতি সুরক্ষা সার্কিট

উচ্চ-ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই নিয়ন্ত্রণ সার্কিট নিম্ন ভোল্টেজ সনাক্তকরণ দিয়ে সজ্জিত করা হয়

যখন ইনকামিং লাইন ভোল্টেজ 10% এর নিচে হয়, নিম্ন ভোল্টেজ সুরক্ষা

সার্কিট rectifier ট্রিগার পালস ব্লক, যাতে উচ্চ ফ্রিকোয়েন্সি শক্তি সরবরাহ করা যাবে না

শুরু. যখন তিন ফেজ এসি ইনপুট অনুপস্থিত, এছাড়াও rectifier ট্রিগার ব্লক

pulse, এটি একটি অ্যালার্ম শব্দ করার জন্য নির্দেশক আলো চালায়।

4.8.4 পানি সংকটের বিরুদ্ধে সুরক্ষা

উচ্চ ফ্রিকোয়েন্সি সঙ্গে সিরিজ মধ্যে জল চাপ রিলে স্বাভাবিকভাবে খোলা যোগাযোগ সংযোগ

পাওয়ার সাপ্লাই কন্ট্রোল সার্কিট। যখন পানির চাপ 1.5kg/cm3 এর কম হয়, তখন নিয়ন্ত্রণ

সার্কিটটি চালিত করা যায় না এবং উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই চালু করা যায় না, তাই

জল সংকট রোধে ভূমিকা পালন করে।

4.8.5 সেন্সর উৎপাদন প্রক্রিয়াঃ সেন্সর কয়েলটি T2 অক্সিজেন মুক্ত তামার থেকে তৈরি।

টিউব গরম করার পর, pickled, saponified, এবং 167 টাইপ উচ্চ তাপমাত্রা সঙ্গে স্প্রে

প্রতিরোধী, আর্দ্রতা-প্রতিরোধী এবং উচ্চ-শক্তির নিরোধক পেইন্ট।

3.9 প্রধান পাওয়ার সাপ্লাই কম্পোনেন্টের সরবরাহকারী এবং উৎপত্তিঃ
