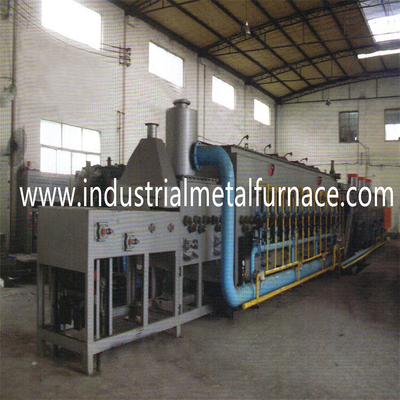

220kW 300KG/H ফোরজিং পার্টস মেশ বেল্ট ফার্নেস উচ্চ তাপমাত্রা বেল্ট কনভেয়ার ফার্নেস

220kW 300KG/H ফোরজিং পার্টস মেশ বেল্ট ফার্নেস উচ্চ তাপমাত্রা বেল্ট কনভেয়ার ফার্নেস

ব্র্যান্ডের নাম:	WONDERY
মডেল নম্বর:	WDL-RQWC9-6060013
MOQ.:	1 সেট
মূল্য:	TO BE NEGOTIATED
বিতরণ সময়:	120 কার্যদিবস
অর্থ প্রদানের শর্তাদি:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

বৈদ্যুতিক শক্তি:

380V, 3 ফেজ, 50HZ

প্রমোদ:

200-300 কেজি/ঘণ্টা

কঠোরতা:

150-200HB

সমস্ত ক্ষমতা:

220KW

মোট দৈর্ঘ্য:

প্রায় 27 মি

সরঞ্জাম মোট ওজন:

30000 কেজি

উপাদান:

AISI8620, 20MnCrS5, ইত্যাদি

তাপমাত্রা নিয়ন্ত্রণ:

4-জোন পিআইডি নিয়ন্ত্রণ

প্যাকেজিং বিবরণ:

সমুদ্র পরিবহনের জন্য উপযুক্ত

যোগানের ক্ষমতা:

প্রতি মাসে 1000 সেট

বিশেষভাবে তুলে ধরা:

220kW মেশ বেল্ট ফার্নেস

300KG/H মেশ বেল্ট ফার্নেস

200HB উচ্চ তাপমাত্রার বেল্ট কনভেয়র ফার্নেস

পণ্যের বিবরণ

ফোরজিং যন্ত্রাংশ প্রতি ঘন্টায় 300KGমেশ বেল্টচুল্লি

আইসোথার্মালের জন্যস্বাভাবিককরণচিকিৎসা

1. মেশ বেল্ট তাপ চিকিত্সাচুল্লি

জাল বেল্ট চুল্লি স্বাভাবিককরণ চুল্লি লাইনের মূল অংশতাপ চিকিত্সার জন্য esh বেল্ট চুল্লিগঠিত হয়

জাল বেল্ট ড্রাইভিং ডিভাইস, তাপ সংরক্ষণ উপাদান, গরম করার যন্ত্র, এবং

তাপমাত্রা নিয়ন্ত্রণ ডিভাইস।স্বাভাবিককরণএকটানা জাল বেল্ট চুল্লিগঠিত হয়

of preheating এলাকা এবং চুল্লি শেল.

2.সরঞ্জাম স্পেসিফিকেশন

2.1 কুলিং মেশিন

কুলিং মেশিনটি কনভেয়র, কুলিং সার্কুলেশন ফ্যান নিয়ে গঠিত,

তাপ সংরক্ষণের শরীর এবং ড্রাইভিং ডিভাইস।

2.2 আইসোথার্মাল নরমালাইজিং ফার্নেস

আইসোথার্মাল স্বাভাবিককরণবিক্রয়ের জন্য জাল বেল্ট চুল্লিউপরের এবং নীচের গ্রহণ করে

তাপ বিকিরণ টিউবের মাধ্যমে গরম করার নকশা।প্রতিটি জোন একটি বড় সঙ্গে সেট করা হয়

শক্তি গরম বায়ু সঞ্চালন ফ্যান তাপমাত্রা অভিন্নতা পৌঁছানোর.

2.3 বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট

পুরো উৎপাদন প্রক্রিয়া কম্পিউটার দ্বারা পরিচালিত হয় এবং PLC সিস্টেম দ্বারা পর্যবেক্ষণ করা হয়।

নিয়ন্ত্রণ ব্যবস্থা তাপমাত্রা, ড্রাইভিং সিস্টেম, তরল স্তর ইত্যাদি নিয়ন্ত্রণ করে।

সিস্টেমে নিরাপত্তা ইন্টারলিঙ্ক এবং ফল্ট শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম রয়েছে।

3.উপাদান তালিকা

না	আইটেম			পরিমাণ	উৎপত্তি	মন্তব্য
গরম করার চুল্লি
1	চুল্লি শেল	ইস্পাত কাঠামো Q235		সব	কারখানা তৈরি
		তাপ প্রতিরোধী ইস্পাত		সব	জাপান	SUS310S
2	আস্তরণ	নোঙ্গর অংশ SUS310S		সব	জাপান
		সিরা কম্বল 1260		সব	বিচ্ছিন্ন
		সিরা কম্বল 1400		সব	বিচ্ছিন্ন
		উচ্চ-অ্যালুমিনা সিরা কম্বল 1260		সব	বিচ্ছিন্ন
		তাপ সংরক্ষণ বোর্ড 1000		সব	বিচ্ছিন্ন
		উচ্চ-অ্যালুমিনা ইট B5		সব	বিচ্ছিন্ন
		আঠালো 1500		সব	জাপান
3	গরম করার	বৈদ্যুতিক গরম	বাইরের পাইপ ￠120 মিমি	36 সেট	জাপান
			গরম করার উপাদান	36 সেট	সাংহাই
			অন্তরক	36 সেট	ইক্সিং
		তাপ দম্পতি WRN430-K 1000		4 টুকরা	দাজেং, চংকিং
		ট্রান্সফরমার 380V/42V		4 সেট	সাংহাই
4	পরিচালনা যন্ত্র	হিটিং চেম্বার সাপোর্ট রোলার ￠50/89		27 টুকরা	তাইহু, উক্সি	SUS310
		প্রিহিটিং চেম্বার সাপোর্ট রোলার ￠50/89		8 টুকরা	তাইহু, উক্সি	SUS04
		UCL207 বহন করে		সব	এনএসকে
		চেইন এবং স্প্রোকেট চাকা P=19.05 মিমি		সব	সুজৌ
		রেডিউসার ASX70-120-0.75kW		1 সেট	চেংতা, তাইওয়ান
		মেশ বেল্ট 60018000 2/2.5		1 টুকরা	শুয়াংজিং	SUS314
		প্রক্সিমিটি সুইচ		1 টুকরা	ওমরন
কুলিং মেশিন
1	ইস্পাত কাঠামো Q235			সব	কারখানা তৈরি
2	মেশ বেল্ট 80085002.5/3.5 মিমি			1 টুকরা	শুয়াংজিং	SUS304
3	কুলিং ফ্যান 0.75kW			4 সেট	ইংদা, সাংহাই
4	হ্রাসকারী ASX-60-100-0.75kW			1 সেট	চেংতা, তাইওয়ান
5	চেইন এবং স্প্রোকেট চাকা P=76.2 মিমি			সব	সুজৌ	SUS304
6	তাপ দম্পতি K টাইপ			1 টুকরা	দাজেং, চংকিং
7	ওভারলোড রক্ষাকারী			1 সেট	আমদানি করা প্রযুক্তি
8	ড্রাইভিং সনাক্তকরণ ডিভাইস (প্রক্সিমিটি সুইচ)			1 টুকরা	ওমরন
আইসোথার্মাল
1	ইস্পাত কাঠামো Q235			সব	কারখানা তৈরি
2	এয়ার গাইড হুড			সব	কারখানা তৈরি	SUS304
3	তাপ সংরক্ষণ উপাদান	তাপ সংরক্ষণ ইট		সব	সে'নান
		ফাইবার বোর্ড		সব	শানডং
5	গরম করার পদ্ধতি	তাপ বিকিরণ টিউব	বাইরের পাইপ 76 মিমি	36 সেট	সাংহাই
			গরম করার উপাদান	36 সেট	সাংহাই
			অন্তরক	36 সেট	ইক্সিং
		তাপীয় দম্পতি WRN430-K-800		3 টুকরা	দাজেং, চংকিং
6	সার্কুলেশন ফ্যান	মোটর 1.5 কিলোওয়াট		3 সেট	টেকো
		খাদ সঙ্গে সংযুক্ত Vanes		3 সেট	নিজে তৈরি করুন	SUS304
		বিয়ারিং UCFY211/209		6 সেট	এনএসকে, জাপান
7	ড্রাইভিং সিস্টেম	সাপোর্ট রোলার, 50 মিমি		24 টুকরা	উক্সি	SUS304
		বিয়ারিং, UCF207		48 সেট	কাইফেং
		চেইন এবং স্প্রোকেট চাকা P=19.05 মিমি		সব	সুজৌ
		রেডিউসার ASX-70-120-0.75kW		1 সেট	চেংতা, তাইওয়ান
		মেশ বেল্ট 800180001.6/2.5		1 টুকরা	শুয়াংজিং	SUS304
8	ড্রাইভিং সনাক্তকরণ ডিভাইস (প্রক্সিমিটি সুইচ)			1 টুকরা	ওমরন
বৈদ্যুতিক উপাদান
1	ডিজিটাল তাপমাত্রা নিয়ন্ত্রক (হিটিং ফার্নেস)			4 সেট	হানিওয়েল
2	ডিজিটাল তাপমাত্রা নিয়ন্ত্রক (পরিবাহক)			1 সেট	হানিওয়েল
3	ডিজিটাল তাপমাত্রা নিয়ন্ত্রক (আইসোথার্মাল স্বাভাবিককরণ চুল্লি)			3 সেট	হানিওয়েল
4	CM13310 সিরিজ			সব	সিমেন্স
5	3TF সিরিজ AC 220V			1 সেট	সিমেন্স
6	3TB সিরিজ AC 220V			1 সেট	সিমেন্স
7	তাপ রিলে 3UA5040 সিরিজ			1 সেট	সিমেন্স
8	সার্কিট ব্রেকার C65AD সিরিজ			1 সেট	সিমেন্স
9	ইন্টারমিডিয়েট রিলে MY2N AC 220V			1 সেট	সিমেন্স
10	AC ammeter 6L2-A			সব সেট	ডংফেং, সুঝো
11	AC ভোল্টমিটার 6L2-V			সব	ডংফেং, সুঝো
12	ইঙ্গিত আলো			সব	স্নাইডার
13	রোটারি সুইচ			সব	স্নাইডার
14	বোতাম			সব	স্নাইডার
15	শক্তি নিয়ন্ত্রক			4 সেট	ওয়্যাকে	গরম করার চুল্লি
16	পাওয়ার কন্ট্রোলার			3 সেট		আইসোথার্মাল স্বাভাবিককরণ চুল্লি
17	ইনভার্টার FRN1.5G11S-4 0.75kW			২ সেট	মিতসুবিশি, জাপান	গরম করার চুল্লি, আইসোথার্মাল নরমালাইজিং ফার্নেস
18	ইনভার্টার FRN1.5G11S-4 1.5kW			২ সেট	মিতসুবিশি, জাপান	কুলিং মেশিন
19	পিএলসি			1 সেট	মিতসুবিশি, জাপান
20	টাচ স্ক্রিন 15 ইঞ্চি			1 সেট	কুনলুন্টংতাই
21	প্রক্সিমিটি সুইচ E2E-X10ME1			3 টুকরা	ওমরন
