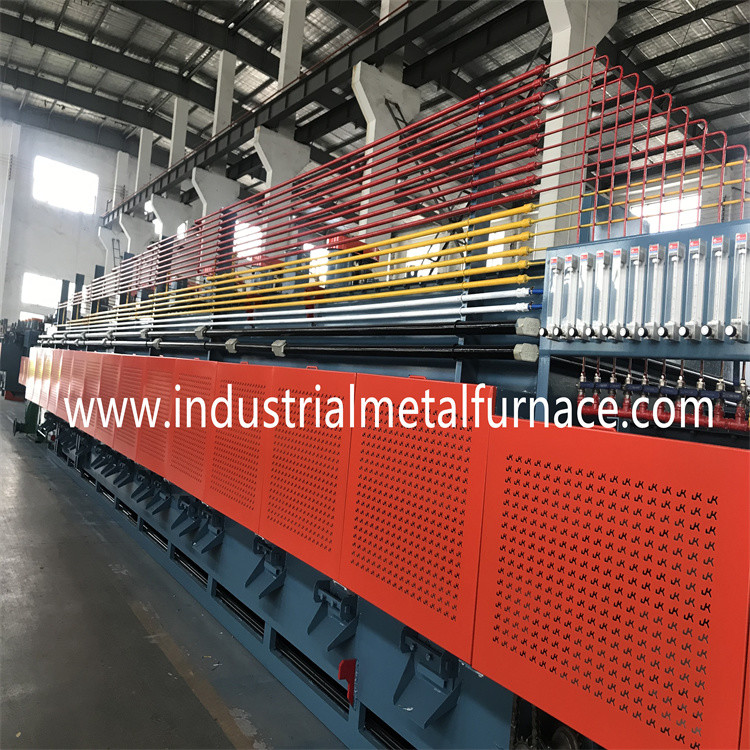

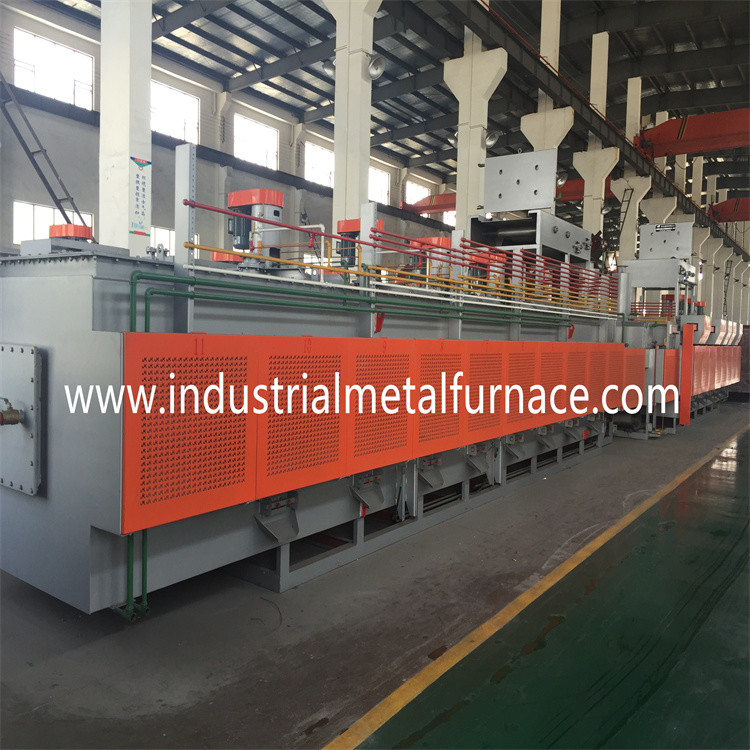

সাপোর্ট রোলার রেজিস্ট্যান্স ক্রমাগত বৈদ্যুতিক

ফাস্টেনার জন্য জাল বেল্ট পরিবাহক চুল্লি

1. ক্রেতার প্রয়োজনীয়তা

1.1 পণ্য: স্ক্রু, গ্রেড 1022;

1.2 প্রক্রিয়া: কার্বারাইজিং এবং টেম্পারিং;

1.3 উত্পাদনশীলতা: কার্বারাইজিং: 100 কেজি/ঘন্টা;

2. স্পেসিফিকেশন

ক্রেতার প্রয়োজনীয়তা অনুসারে, আমরা আমাদের গ্রাহককে সুপারিশ করি

400*5000*80mm সমর্থন রোলার টাইপ বৈদ্যুতিক জাল বেল্ট চুল্লি চয়ন করতে.

3. সরঞ্জাম সাধারণ ভূমিকা এবং প্রধান বৈশিষ্ট্য

3.1 পরিবাহক জাল বেল্ট চুল্লি তাইওয়ান থেকে উন্নত প্রযুক্তির সমন্বয়.

এর মূল অংশ বিদেশ থেকে আমদানি করা হয়।

3.2 উত্পাদন লাইন চৌম্বকীয় সমর্থন রোলার quenching গঠিত হয়

চুল্লি, নিভানোর ট্যাঙ্ক, তেল অপসারণ স্ট্যান্ড, পোস্ট-ক্লিনিং মেশিন, সাপোর্ট-রোলার

জাল বেল্ট টেম্পারিং চুল্লি, এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা।

4. উৎপাদন লাইন বেসিক প্যারামিটার

5. মেশ বেল্ট ফার্নেস এর সরঞ্জাম স্পেসিফিকেশন

1 কাজের তাপমাত্রা:

নিভানোর চুল্লি: 820～950℃;quenching ট্যাংক, 60～80℃;পোস্ট-ক্লিনিং মেশিন:

40～60℃;টেম্পারিং ফার্নেস: 300～450℃;

2 উৎপাদনশীলতা

কোনচিং: 80-160 কেজি/ঘন্টা ( ওয়ার্কপিসের আকার, ওজন, স্ট্যাকিংয়ের সাথে পরিবর্তিত হয়

পদ্ধতি, এবং অন্যান্য সম্পর্কিত শর্ত)

3 চুল্লি বায়ুমণ্ডল

নিভানোর চুল্লি: মিথানল + প্রোপেন

টেম্পারিং চুল্লি: বায়ু

4 মেশ বেল্ট টাইপ quenching চুল্লি

জাল বেল্ট প্রস্থ: 400 মিমি

খাঁড়ি দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং বেল্টের দৈর্ঘ্য: 1100 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 5000 মিমি

কার্যকর উচ্চতা: 80 মিমি

5 quenching তেল ট্যাংক

জাল বেল্ট প্রস্থ: 600 মিমি

তেল ট্যাঙ্কের দৈর্ঘ্য: 3800 মিমি

তেল ট্যাঙ্ক প্রস্থ: 1600 মিমি

তেল ট্যাঙ্ক গভীরতা: 1800 মিমি

ট্যাঙ্ক ভলিউম: 8 মি³

6 তেল অপসারণ স্ট্যান্ড

জাল বেল্ট প্রস্থ: 600 মিমি

7 পোস্ট-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 600 মিমি

ট্যাঙ্ক ভলিউম: 1.5 মি³

8 জাল বেল্ট টেম্পারিং চুল্লি

কার্যকর উচ্চতা: 100 মিমি

জাল বেল্ট প্রস্থ: 700 মিমি

গরম করার এলাকার দৈর্ঘ্য: 5000 মিমি

6. উৎপাদন লাইন শক্তি এবং শক্তি খরচ

6.1 শক্তি

গরম করার ক্ষমতা: 380V±10%, 3 ফেজ, AC, 50HZ;

পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা: 220V±10%, 50HZ

হিটিং সিস্টেম: প্রায় 234 কিলোওয়াট

ড্রাইভিং সিস্টেম শক্তি এবং অন্যান্য খরচ স্পট: প্রায় 24kW

বৈদ্যুতিক প্রতিরোধের চুল্লির পাওয়ার সাপ্লাই: প্রায় 258kW

স্বাভাবিক কাজে বিদ্যুৎ খরচ: প্রায় 100kW

6.2 বায়ুমণ্ডল খাঁড়ি পাইপ পরামিতি

মিথানল ইনলেট পাইপ: 2-3 L/h;≥0.04 এমপিএ;

প্রোপেন খাঁড়ি পাইপ: সরবরাহের সাথে স্বয়ংক্রিয় নিয়ন্ত্রণ ≤500L/h;সরবরাহ চাপ ≥0.04Mpa;

6.3 শীতল জল

জলের গুণমান: রাষ্ট্রীয় মান অনুযায়ী নিম্ন-ক্যালসিয়াম শিল্প সঞ্চালন জল;

স্থগিত পদার্থ: সর্বোচ্চ 10mg /L;

ফিল্টার জাল বেল্ট গর্ত আকার: সর্বোচ্চ 0.3 মিমি;

ইনলেট তাপমাত্রা: (সর্বোচ্চ) 30 ℃ (গ্রীষ্মে)

ইনলেট তাপমাত্রা: (মিনিট) 5℃ (শীতকালে)

তাপমাত্রা পার্থক্য: 10 ℃

খাঁড়ি চাপ: 0.2 এমপিএ;

সর্বাধিক জল খরচ: প্রায় 30m3/ঘন্টা (প্রচলন ব্যবহার)

6.4 পরিপূরক সরঞ্জাম (ক্রেতার দ্বারা সরবরাহ করা হয়)

শীতল জলের ট্যাঙ্ক এবং কুলিং টাওয়ার সাধারণত ওয়ার্কশপের বাইরে মাউন্ট করা হয়

কিন্তু উৎপাদন লাইনের কাছাকাছি।কুলিং পাওয়ার ক্ষমতা ≥30m3/h হওয়া উচিত।

কম্পিউটারাইজড বৈদ্যুতিক নিয়ন্ত্রণ

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট (সম্মিলিত তারের)

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, 1000*700*2000mm, 4 টুকরা;

পুরো উৎপাদন প্রক্রিয়া কম্পিউটার দ্বারা পরিচালিত হয় এবং পর্যবেক্ষণ করা হয়

PLC সিস্টেম দ্বারা।অবিচ্ছিন্ন বেল্ট চুল্লি নিয়ন্ত্রণ ব্যবস্থা

একটি বাস্তব সময় পর্যবেক্ষণ, ব্যবস্থাপনা আছে

এবং তাপমাত্রা, ড্রাইভিং সিস্টেম, মোটর, গরম করার প্রক্রিয়া নিয়ন্ত্রণ

সিস্টেম, এবং নিরাপত্তা।
