সাপোর্ট রোলার ক্রমাগত পরিবাহক বৈদ্যুতিক

জাল বেল্ট চুল্লি, ক্রমাগত বেল্ট চুল্লি

1.ক্রেতার প্রয়োজনীয়তা

1.1 পণ্য: ফাস্টেনার, হাতা;

1.2 প্রক্রিয়া: উজ্জ্বল quenching, tempering;

1.3 উত্পাদনশীলতা: নিভে যাওয়া: 200-250 কেজি/ঘন্টা;

2. স্পেসিফিকেশন

ক্রেতার প্রয়োজন অনুযায়ী, আমরা আমাদের সুপারিশ

গ্রাহক কার্যকর সঙ্গে জাল বেল্ট চুল্লি চয়ন

50mm*5000mm আকারের জাল বেল্ট নিভানোর চুল্লি

(জাল বেল্ট প্রস্থ * উচ্চতা)।

3. সরঞ্জাম সাধারণ ভূমিকা এবং প্রধান বৈশিষ্ট্য

1 সাধারণ ভূমিকা

1.1 তাপ চিকিত্সা লাইন থেকে উন্নত প্রযুক্তির সমন্বয়

তাইওয়ান।এর মূল অংশ বিদেশ থেকে আমদানি করা হয়।

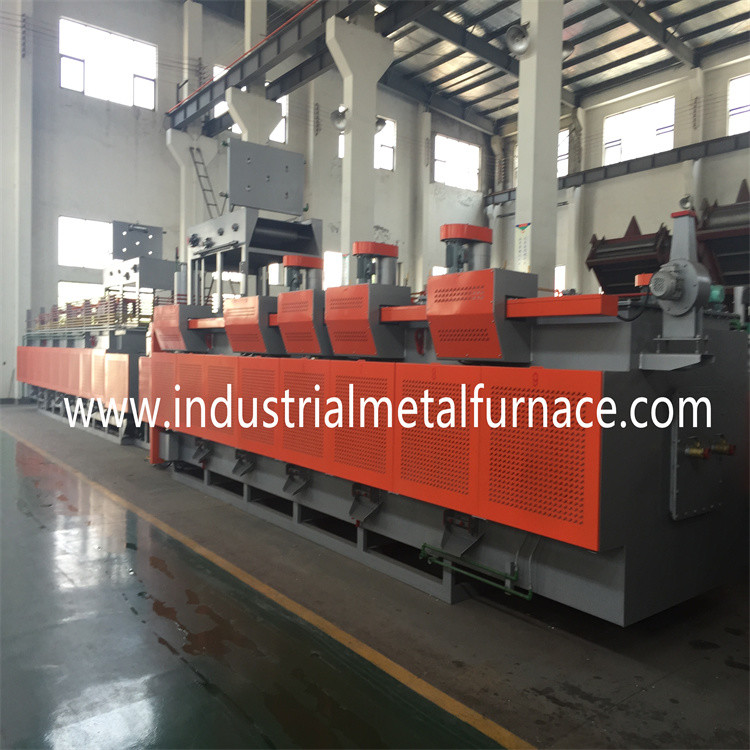

1.2 উৎপাদন লাইন চৌম্বক বেল্ট চার্জিং গঠিত হয়

মেশিন, প্রি-ক্লিনিং মেশিন, সাপোর্ট রোলার কোনচিং ফার্নেস,

নির্গমন ট্যাঙ্ক, তেল অপসারণ স্ট্যান্ড, পোস্ট-ক্লিনিং মেশিন,

সমর্থন-রোলার জাল বেল্ট টেম্পারিং চুল্লি, এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা.

বৈশিষ্ট্য:

2.1 বন্ধন অংশ, চুল্লি উত্পাদন চাহিদা মেটাতে

তাইওয়ান প্রযুক্তি নিয়োগ করে, এবং এর শক্তি-সঞ্চয় প্রভাব উন্নত করে

অবাধ্য আস্তরণের এলাকা।

2.2 উৎপাদন লাইনের মাধ্যমে কম-ভোল্টেজ গরম করার কাজ করে

ট্রান্সফরমার গরম করার টিউবগুলির পরিষেবা জীবন দীর্ঘায়িত করতে।

2.3 জাল বেল্ট সিঙ্ক্রোনাইজড সঙ্গে সমর্থন rollers দ্বারা সমর্থিত হয়

আন্দোলন যাতে জাল বেল্ট একটি ন্যূনতম টান বহন করে।

2.4 রোলারগুলি বিশেষ উচ্চ-চাপ সিলযুক্ত বিয়ারিং দ্বারা সমর্থিত।

2.5 জাল বেল্টটি অস্বাভাবিক পরিবহন অ্যালার্ম ডিভাইসের সাথে ডিজাইন করা হয়েছে

জাল বেল্টের স্থিতিশীল চলাচল নিশ্চিত করতে।

2.6 ড্রিপ-ইন বায়ুমণ্ডল একটি গ্যাসিফায়ার দ্বারা গ্যাসীকৃত হয় এবং তারপরে পাঠানো হয়

চুল্লিবায়ুমণ্ডল ক্রমাগত নিরীক্ষণ এবং নিয়ন্ত্রিত হয়

অক্সিজেন প্রোব দ্বারা।

2.7 গরম জাল বেল্টটি চুল্লির প্রবেশদ্বারে ফিরে আসে এবং

ঠান্ডা অংশগুলিকে আগে থেকে গরম করে, যা শক্তি সঞ্চয় করে।

4. উৎপাদন লাইন বেসিক প্যারামিটার

4.1 মোট লোডিং শক্তি: প্রায় 286kw;পাওয়ার সাপ্লাই 3ফেজ, 380v, 50Hz;

4.2 মোট দৈর্ঘ্য: প্রায় 30 মি;

লাইনের 4.3 ইউনিট: চার্জিং মেশিন, প্রিক্লিনিং মেশিন, নিভেনিং

চুল্লি, নিভানোর ট্যাঙ্ক, তেল অপসারণ স্ট্যান্ড, পোস্ট-ক্লিনিং মেশিন,

টেম্পারিং চুল্লি

4.4 মোট ওজন: প্রায় 42টন;

5. সরঞ্জাম স্পেসিফিকেশন

1 কাজের তাপমাত্রা:

প্রিক্লিনিং মেশিন: 40～60℃;নিভানোর চুল্লি: 820～950℃;quenching

ট্যাঙ্ক, 60～80℃;পোস্ট-ক্লিনিং মেশিন: 40～60℃;টেম্পারিং ফার্নেস: 300～450℃;

2 উৎপাদনশীলতা

নিভে যাওয়া: 200-250 কেজি/ঘন্টা (ওয়ার্কপিসের আকার, ওজনের সাথে পরিবর্তিত হয়,

স্ট্যাকিং পদ্ধতি, এবং অন্যান্য সম্পর্কিত শর্ত)

3 চুল্লি বায়ুমণ্ডল

নিভানোর চুল্লি: মিথানল + প্রোপেন

টেম্পারিং চুল্লি: বায়ু;

4 চার্জিং মেশিন

জাল বেল্ট প্রস্থ: 500 মিমি

5 প্রি-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 500 মিমি

ট্যাঙ্ক ভলিউম: 1.5m3;

6 জাল বেল্ট টাইপ quenching চুল্লি

জাল বেল্ট প্রস্থ: 500 মিমি

খাঁড়ি দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং বেল্টের দৈর্ঘ্য: 1100 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 5000 মিমি

কার্যকর উচ্চতা: 80 মিমি

7 quenching তেল ট্যাংক

জাল বেল্ট প্রস্থ: 800 মিমি

তেল ট্যাঙ্কের দৈর্ঘ্য: 3800 মিমি

তেল ট্যাঙ্ক প্রস্থ: 1600 মিমি

তেল ট্যাঙ্ক গভীরতা: 1800 মিমি

ট্যাঙ্ক ভলিউম: 8 মি³

8 তেল অপসারণ স্ট্যান্ড

জাল বেল্ট প্রস্থ: 800 মিমি

9 পোস্ট-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 800 মিমি

ট্যাঙ্ক ভলিউম: 1.5 মি³

8 জাল বেল্ট টেম্পারিং চুল্লি

কার্যকর উচ্চতা: 100 মিমি

জাল বেল্ট প্রস্থ: 800 মিমি

গরম করার এলাকার দৈর্ঘ্য: 5000 মিমি

6. উৎপাদন লাইন শক্তি এবং শক্তি খরচ

6.1 শক্তি

গরম করার ক্ষমতা: 380V±10%, 3 ফেজ, AC, 50HZ;

পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা: 220V±10%, 50HZ

হিটিং সিস্টেম: প্রায় 310 কিলোওয়াট

ড্রাইভিং সিস্টেম শক্তি এবং অন্যান্য খরচ স্পট: প্রায় 24kW

পুরো লাইনের পাওয়ার সাপ্লাই: প্রায় 334kW

স্বাভাবিক কাজে বিদ্যুৎ খরচ: প্রায় 150kW

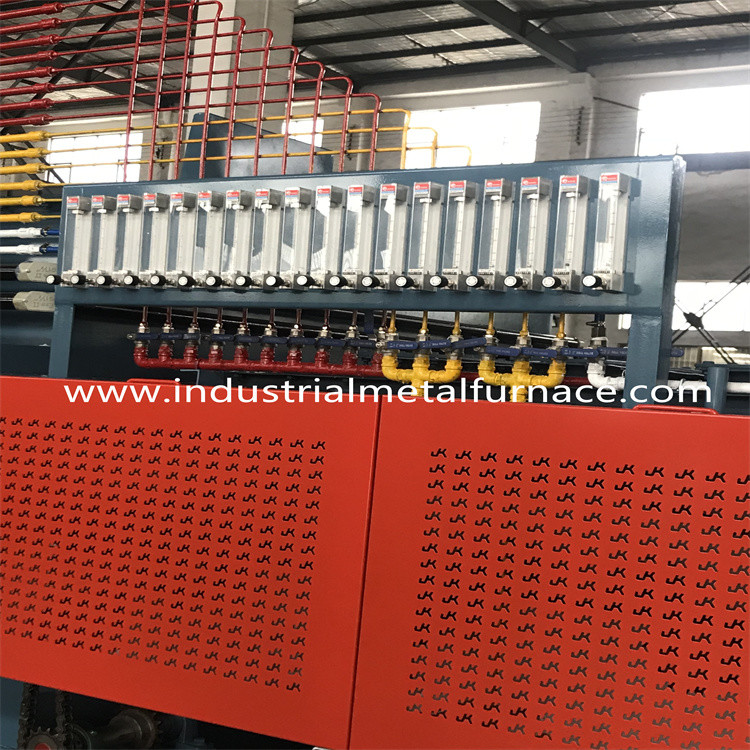

6.2 বায়ুমণ্ডল খাঁড়ি পাইপ পরামিতি

মিথানল ইনলেট পাইপ: 2-3 L/h;≥0.04 এমপিএ;

প্রোপেন খাঁড়ি পাইপ: সরবরাহের সাথে স্বয়ংক্রিয় নিয়ন্ত্রণ ≤500L/h;সরবরাহ

চাপ ≥0.04Mpa;

6.3 শীতল জল

জলের গুণমান: রাষ্ট্রীয় মান নিম্ন-ক্যালসিয়াম শিল্প অনুযায়ী

সঞ্চালন জল;

স্থগিত পদার্থ: সর্বোচ্চ 10mg /L;

ফিল্টার জাল বেল্ট গর্ত আকার: সর্বোচ্চ 0.3 মিমি;

ইনলেট তাপমাত্রা: (সর্বোচ্চ) 30℃ (গ্রীষ্মে)

ইনলেট তাপমাত্রা: (মিনিট) 5℃ (শীতকালে)

তাপমাত্রা পার্থক্য: 10 ℃

খাঁড়ি চাপ: 0.2 এমপিএ;

সর্বাধিক জল খরচ: প্রায় 30m3/ঘন্টা (প্রচলন ব্যবহার)

6.4 পরিপূরক সরঞ্জাম (ক্রেতার দ্বারা সরবরাহ করা হয়)

শীতল জলের ট্যাঙ্ক এবং কুলিং টাওয়ার সাধারণত মাউন্ট করা হয়

কর্মশালার বাইরে

কিন্তু উৎপাদন লাইনের কাছাকাছি।শীতল শক্তি ক্ষমতা

≥30m হওয়া উচিত³/ঘ.

7. প্রযুক্তিগত স্পেসিফিকেশন প্রতিইউনিট

ম্যাগনেটিক বেল্ট চার্জিং মেশিন

চার্জিং মেশিনটি ম্যাগনেটিক বেল্ট কনভেয়েন্স সিস্টেমের সমন্বয়ে গঠিত,

ফ্রেম, চৌম্বক বেল্ট এবং ড্রাইভিং সিস্টেম।মেশিন ফ্রেম তৈরি করা হয়

বিভাগীয় ইস্পাত এবং ইস্পাত প্লেট থেকে।

1 চেইন এবং স্প্রোকেট চাকা: P=25.4mm, 1 সেট;

2 হ্রাসকারী গিয়ার, 0.55kw, 1 সেট

3টি চৌম্বক বেল্ট: 500*3450*1/2mm (SUS304) 1 টুকরা

4 শক্তিশালী বল চৌম্বক ইস্পাত: 28*26*12 1 গ্রুপ;

5 ভাইব্রেশন মোটর: 250W, 1 সেট;

8.মেশ বেল্ট টাইপ প্রি-ক্লিনিং মেশিন

জাল বেল্ট পরিষ্কারের মেশিনটি নিমজ্জন ধরণের।এটা আছে 3

কাজ করার অবস্থান যা ডুবানো এবং পরিষ্কার করা হয়, সাবান জল

জেটিং, এবং শক্তিশালী-এয়ার শুকানো।চার্জিং মেশিন দিয়ে সজ্জিত করা হয়

শক্তিশালী বল অগ্রভাগ.এবং এটি একটি জল তেল বিচ্ছেদ দ্বারা flanked হয়

ট্যাঙ্ক এবং একটি তেল সংগ্রহের ট্যাঙ্ক।সংগৃহীত তেল ব্যবহার করা যেতে পারে।

• ট্যাঙ্ক বডি

পরিষ্কার ট্যাংক বডি ইস্পাত প্লেট এবং বিভাগীয় থেকে গড়া হয়

ইস্পাত যা একসাথে ঢালাই করা হয়।

• জাল বেল্ট ড্রাইভিং ডিভাইস

জাল বেল্ট: 500 মিমি 1 টুকরা;

চেইন এবং স্প্রোকেট চাকা : P=50.8mm, 1 সেট;

গিয়ার হ্রাস: 0.37kW, 1 সেট;

• পরিষ্কার ট্যাংক ভলিউম: 1500L;
• ক্লিনিং জেটিং পাম্প: 2.2kW d=50mm 1 সেট;
• গরম করার ডিভাইস: 380V/4kW, 6 টুকরা, মোট 24KW;
• তেল এবং জল পৃথকীকরণ ট্যাংক

তেল এবং জল বিভাজক, 1 সেট;

তরল পাম্প, 0.37kW, 1 সেট;

গিয়ার মোটর, 0.10kW 1 সেট;

• প্রস্থান এ শুকানোর ফ্যান, 1 সেট;
• তাপমাত্রা নিয়ন্ত্রক, হানিওয়েল, 1 সেট;

তাপ প্রতিরোধক, PT100, 1 টুকরা;

• ড্রাইভিং ডিটেকশন ডিভাইস, ওমরন 1 সেট;
• ওভারলোডিং প্রটেক্টর, 1 সেট;

9.মেশ বেল্ট নিভানোর চুল্লি　

quenching চুল্লি উত্পাদন লাইন মূল অংশ.এটাই

ফার্নেস শেল, ফ্রন্ট মেশিন স্ট্যান্ড, তাপ সংরক্ষণ নিয়ে গঠিত

উপাদান, গরম করার যন্ত্র, তাপমাত্রা নিয়ন্ত্রণ যন্ত্র এবং বায়ুমণ্ডল

সরবরাহ ডিভাইস।

9.1 প্রধান পরামিতি:

জাল বেল্ট প্রস্থ: 500 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 5000 মিমি

প্রবেশের দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং এলাকার দৈর্ঘ্য: 1100 মিমি

তাপমাত্রা নিয়ন্ত্রণ: 4-জোন পিআইডি নিয়ন্ত্রণ;

রেট পাওয়ার: 150KW;

চুল্লি তাপমাত্রা অভিন্নতা:≤±5℃ জন্য তাপমাত্রা অভিন্নতা

একই বিভাগ: ≤±3℃;চুল্লি বাইরের প্রাচীর তাপমাত্রা বৃদ্ধি: ≤50℃

তাপমাত্রা নিয়ন্ত্রণ সঠিকতা: ±1℃;

কার্বন সম্ভাব্য নিয়ন্ত্রণ নির্ভুলতা: ≤±0.05%C, পরিমাপ পরিসীমা: 0-1.5%C;
