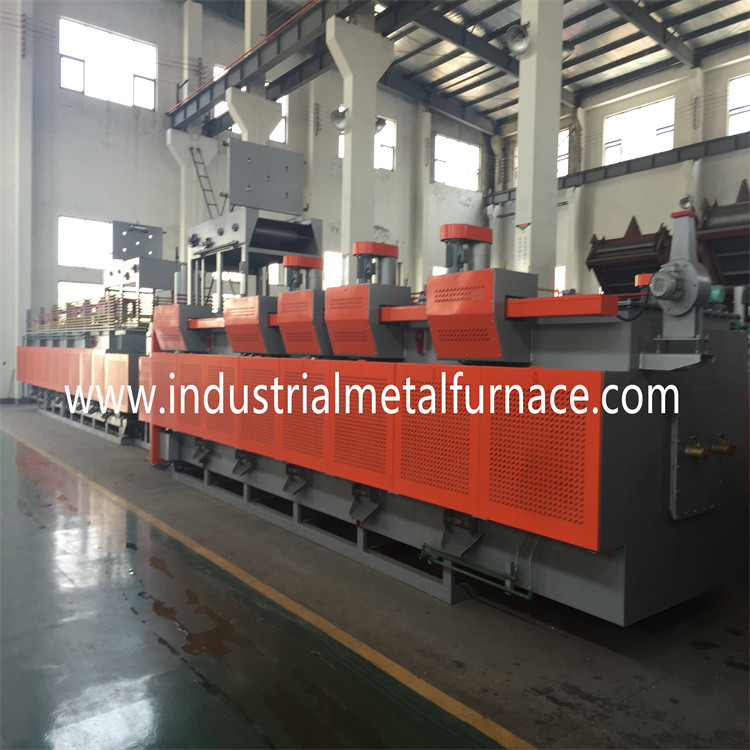

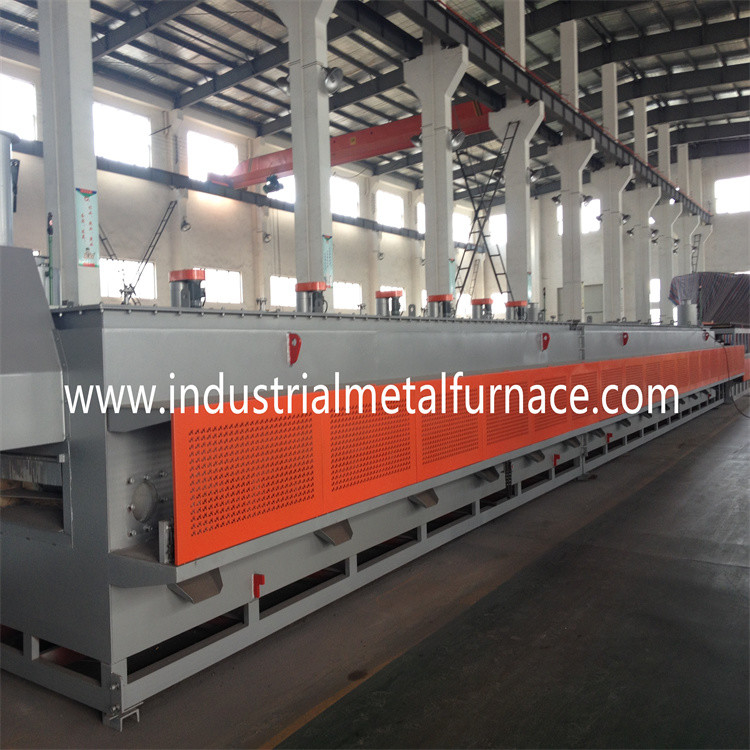

আশ্চর্য উচ্চ মানের সাপোর্ট রোলার বৈদ্যুতিক

জাল বেল্ট টাইপ চুল্লি নিভানোর টেম্পারিং

1. মৌলিক প্রয়োজনীয়তা

1.1 পণ্য: স্ব-লঘুপাত স্ক্রু, ইস্পাত প্রাচীর স্ক্রু।

1.2 প্রক্রিয়া: কার্বারাইজিং, কার্বোনিট্রাইডিং, উজ্জ্বল নিভে যাওয়া এবং টেম্পারিং;

1.3 উত্পাদনশীলতা: নিভে যাওয়া: 150-250 কেজি/ঘন্টা;

2. স্পেসিফিকেশন

ক্রেতার প্রয়োজনীয়তা অনুসারে, আমরা আমাদের গ্রাহককে সুপারিশ করি

নির্বাচন করতে500*6000 মিমিসমর্থন রোলার টাইপ বৈদ্যুতিক জাল বেল্ট চুল্লি.

3. উৎপাদন লাইন বেসিক প্যারামিটার

4. সরঞ্জাম সাধারণ ভূমিকা এবং প্রধান বৈশিষ্ট্য

1. সাধারণ ভূমিকা

1.1 বেল্ট টাইপ ফার্নেস থেকে উন্নত প্রযুক্তির সমন্বয়

তাইওয়ান।এর মূল অংশ বিদেশ থেকে আমদানি করা হয়।

1.2 প্রোডাকশন লাইনটি সাপোর্ট রোলার quenching ফার্নেস নিয়ে গঠিত,

quenching ট্যাংক, তেল অপসারণ স্ট্যান্ড, পোস্ট-ক্লিনিং মেশিন, সাপোর্ট-রোলার

জাল বেল্ট টেম্পারিং চুল্লি, এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা।

2. বৈশিষ্ট্য:

2.1 বেঁধে দেওয়া অংশগুলির উত্পাদন চাহিদা মেটাতে, চুল্লি নিয়োগ করে

তাইওয়ান প্রযুক্তি, এবং এর এলাকায় তার শক্তি-সাশ্রয়ী প্রভাব উন্নত করে

অবাধ্য আস্তরণের।

2.2 বেল্ট টাইপ ফার্নেস ট্রান্সফরমারের মাধ্যমে কম-ভোল্টেজ গরম করার কাজ করে

গরম করার টিউবগুলির পরিষেবা জীবন দীর্ঘায়িত করতে।

2.3 জাল বেল্ট সিঙ্ক্রোনাইজড সঙ্গে সমর্থন rollers দ্বারা সমর্থিত হয়

আন্দোলন যাতে জাল বেল্ট একটি ন্যূনতম টান বহন করে।

2.4 রোলারগুলি বিশেষ উচ্চ-চাপ সিলযুক্ত বিয়ারিং দ্বারা সমর্থিত।

2.5 জাল বেল্টটি অস্বাভাবিক পরিবহন বিপদাশঙ্কা ডিভাইসের সাথে ডিজাইন করা হয়েছে

জাল বেল্টের স্থিতিশীল আন্দোলন নিশ্চিত করুন।

2.6 পরিবাহক জাল বেল্ট চুল্লি এর ড্রিপ-ইন বায়ুমণ্ডল

একটি গ্যাসিফায়ার দ্বারা গ্যাসীকৃত হয় এবং তারপর চুল্লিতে পাঠানো হয়।

বায়ুমণ্ডল ক্রমাগত নিরীক্ষণ এবং নিয়ন্ত্রিত হয়

অক্সিজেন প্রোব দ্বারা।

/

5. সরঞ্জাম স্পেসিফিকেশন

6. প্রতি ইউনিট প্রযুক্তিগত স্পেসিফিকেশন

জাল বেল্ট নিভানোর চুল্লি　

quenching ফার্নেস হল জাল বেল্ট চুল্লি উত্পাদন লাইনের মূল অংশ

এটি ফার্নেস শেল, ফ্রন্ট মেশিন স্ট্যান্ড, তাপ সংরক্ষণ উপাদান নিয়ে গঠিত,

গরম করার যন্ত্র, তাপমাত্রা নিয়ন্ত্রণ যন্ত্র এবং বায়ুমণ্ডল সরবরাহের যন্ত্র।

প্রধান পরামিতি:

জাল বেল্ট প্রস্থ: 500 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 6000 মিমি

প্রবেশের দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং এলাকার দৈর্ঘ্য: 1500 মিমি

তাপমাত্রা নিয়ন্ত্রণ: 4-জোন পিআইডি নিয়ন্ত্রণ;

রেট পাওয়ার: 160KW

চুল্লি তাপমাত্রা অভিন্নতা:≤±5℃ জন্য তাপমাত্রা অভিন্নতা

একই বিভাগ: ≤±3℃;চুল্লি বাইরের প্রাচীর তাপমাত্রা বৃদ্ধি: ≤50℃

জাল বেল্ট ড্রাইভিং ডিভাইস

2.1 অংশগুলি জাল বেল্টের মাধ্যমে পৌঁছে দেওয়া হয়।

2.2 জাল বেল্ট সমর্থন rollers দ্বারা সমর্থিত হয়

সুসংগত আন্দোলন।জাল বেল্ট সামনে-চালিত ধরনের,

এবং এইভাবে উচ্চ তাপমাত্রায় একটি ন্যূনতম প্রসার্য শক্তি বহন করে।

2.3 জাল বেল্ট ড্রাইভিং গতি: 50～220mm/মিনিট, বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ;

2.4 জাল বেল্ট: 500*22000*1.8/2.3 মিমি;1 টুকরা;

2.5 সমর্থন রোলার

প্রিহিটিং উপরের রোলার, 50 মিমি SUS304 5 টুকরা;

প্রিহিটিং লোয়ার রোলার, ￠87mm SUS304 3 টুকরা;

উপরের রোলার, 50 মিমি SUS310 19 টুকরা

নিম্ন রোলার, ￠87mm SUS310 7 টুকরা

রিয়ার ড্রাইভিং রোলার, ￠203mm SUS310 1 টুকরা

বিয়ারিং, UCFL207 68 সেট

2.6 চেইন এবং স্প্রকেট চাকা, P=19.05mm, 1 সেট

2.7 রিডুসার, 0.75kW 1 সেট;

2.8 ইনভার্টার, মিতসুবিশি, 1 সেট;

2.9 জাল বেল্ট ড্রাইভিং সনাক্তকরণ ডিভাইস, ওমরন 1 সেট

3.তাপ সংরক্ষণ উপাদান

3.1 ভিতরের ছাদের দেয়াল 1400 উচ্চ তাপমাত্রার সিলিকেট দিয়ে রেখাযুক্ত

অ্যালুমিনিয়াম + 1260 সিলিকেট অ্যালুমিনিয়াম সিরা কম্বল।আস্তরণের উপাদান

8mm রড এবং SUS310 নোঙ্গর অংশ দ্বারা সংশোধন করা হয়.

3.2 বৈদ্যুতিক প্রতিরোধের জাল বেল্ট চুল্লি পার্শ্ব দেয়াল

আইসোলাইট অ্যান্টি-কারবারাইজিং ইট দিয়ে রেখাযুক্ত,

তাপ সংরক্ষণ ইট এবং তাপ সংরক্ষণ বোর্ড.আস্তরণ

বেধ 395 মিমি।

3.3 অবাধ্য আঠালো দেশীয় বিখ্যাত ব্র্যান্ড.এটা আছে

উচ্চ তাপমাত্রায় শক্তিশালী বন্ধন প্রভাবের বৈশিষ্ট্য।

4. গরম করার যন্ত্র: বৈদ্যুতিক তাপ বিকিরণ টিউব।

4.1 বৈদ্যুতিক গরম করার টিউবগুলি উপরের এবং নীচের দেয়ালে ইনস্টল করা আছে

চুলাহিটিং সিস্টেম কম ভোল্টেজ পাওয়ার সাপ্লাই দিয়ে কাজ করে,

এবং গরম করার টিউবগুলি প্রতিস্থাপন করার সময় চুল্লিটি বন্ধ করার দরকার নেই।

4.2 বৈদ্যুতিক তাপ বিকিরণ টিউব, 36 সেট;

ক) বাইরের পাইপ: ￠122*1325*4mm (SUS310S), 36 টুকরা;

খ) হিটিং টিউব কোর: OCr21Al6Nb, 36 টুকরা;

গ) অন্তরণ অংশ (করোন্ডাম): 36 টুকরা;

4.4 প্রতিটি জোন একটি স্বাধীন ট্রান্সফরমার দিয়ে সেট করা আছে।তাপ বিকিরণ

টিউব সমান্তরাল সংযোগে রয়েছে এবং একে অপরের সাথে হস্তক্ষেপ করে না।

তাপ বিকিরণ টিউব সহজে বজায় রাখা হয়.

5. মিক্সিং ফ্যান (ওয়াটার কুলিং সিস্টেম সহ NSK বিয়ারিং), 2 সেট;

vanes (খাদ এবং vanes), 2 টুকরা;

ভারবহন, NSK, 4 সেট;

মোটর, 1.5 কিলোওয়াট, 2 সেট;

6. এক্সহাস্ট ফিউম ডিভাইস ( চুল্লির ধোঁয়া অপসারণ এবং পোড়ানো

এবং তেল ট্যাঙ্ক)

এয়ার পাম্প, 250W, 1 সেট

জল শীতল তাপ বিচ্ছিন্নতা সুরক্ষা বোর্ড লোডিং দিকে

সামনে স্ট্যান্ড, 1 টুকরা;

চুল্লি দরজা

ক) চুল্লির মুখে চলন্ত চুল্লির দরজা, 1 সেট;

খ) চুল্লির ভিতরে নরম পর্দার দরজা, 4 টুকরা;

9. ধুলো অপসারণ গর্ত, 12 টুকরা;

ধুলোর গর্তগুলি প্রিহিটিং এর দুই পাশের দেয়ালের নীচের অংশে সেট করা হয়

এবং হিটিং বিভাগ।ধুলো গর্ত তাপ তৈরি একটি প্লাগ সঙ্গে ব্লক করা হয়

সংরক্ষণ ফাইবার এবং কভার প্লেট।প্লাগ লিভার প্রক্রিয়া দ্বারা সংশোধন করা হয়,

এবং অপসারণ করা সহজ।

10 জাল বেল্ট পরিবাহক চুল্লি দরজা এছাড়াও 1 ফায়ার পর্দা দিয়ে সজ্জিত করা হয়

পরিস্কার গরম করতে পরিষ্কার ট্যাঙ্কে তরল।

11 বায়ুমণ্ডল সরবরাহ ডিভাইস

বায়ুমণ্ডল সরবরাহ: ড্রিপ-ইন প্রকার: মিথানল + প্রোপেন + অ্যামোনিয়া;

11.1 বায়ুমণ্ডল নিয়ন্ত্রণ:

অক্সিজেন প্রোব, ম্যারাথন, মার্কিন যুক্তরাষ্ট্র, 1 টুকরা;

কার্বন সম্ভাব্য নিয়ামক, ইউরোথার্ম, 1 সেট;

আনুপাতিক ভালভ, বার্কেট, জার্মানি, 1 টুকরা;

মিথানল ফ্লো মিটার, 4 সেট;

অ্যামোনিয়া প্রবাহ মিটার, 1 সেট;

প্রোপেন প্রবাহ মিটার, 4 সেট;

রেফারেন্স এয়ার ফ্লো মিটার, 2 সেট

এয়ার পাম্প, 8W, 2 সেট

নিরাপত্তা

প্রিহিটিং এবং হিটিং সেকশনের দুই পাশের দেয়াল উভয়ই

ছিদ্রযুক্ত কভার প্লেটের মাধ্যমে সুরক্ষিত।

13 জাল বেল্ট ড্রাইভিং ডিভাইস, Omron, 1 সেট;
