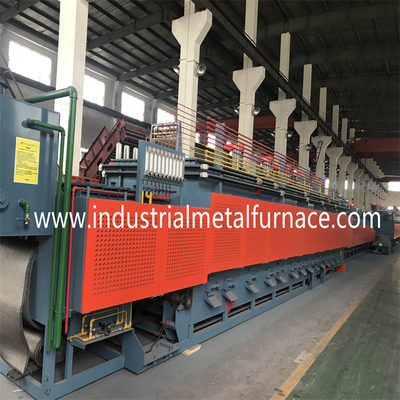

সাপোর্ট-বেলন ফাস্টেনার জন্য বৈদ্যুতিক জাল বেল্ট চুল্লি

1. ক্রেতার প্রয়োজনীয়তা

1.1 পণ্য: স্ব-লঘুপাত স্ক্রু;

1.2 প্রক্রিয়া: কার্বারাইজিং, কার্বো-নাইট্রাইডিং এবং টেম্পারিং,

কেস গভীরতা: ≤0.15 মিমি;

1.3 উত্পাদনশীলতা: প্রায় 350 কেজি/ঘন্টা কার্বারাইজিং;

2. স্পেসিফিকেশন

ক্রেতার প্রয়োজনীয়তা অনুযায়ী, আমরা আমাদের গ্রাহককে সুপারিশ করি

পছন্দ করা600*8000 মিমিসমর্থন রোলার টাইপ বৈদ্যুতিক জাল বেল্ট চুল্লি.

3. প্রধান বৈশিষ্ট্য

3.1 বেষ্টন অংশ, জাল বেল্ট পরিবাহক উত্পাদন চাহিদা মেটাতে

চুল্লি নিয়োগতাইওয়ান প্রযুক্তি, এবং এর শক্তি-সাশ্রয়ী প্রভাব উন্নত করে

এলাকাটি হলোঅবাধ্য আস্তরণের।

3.2 প্রোডাকশন লাইন ট্রান্সফরমারের মাধ্যমে কম ভোল্টেজ হিটিং নিযুক্ত করে

গরম করার টিউবগুলির পরিষেবা জীবন দীর্ঘায়িত করতে।

3.3 জাল বেল্ট সিঙ্ক্রোনাইজড সঙ্গে সমর্থন rollers দ্বারা সমর্থিত হয়

আন্দোলন যাতে জাল বেল্ট একটি ন্যূনতম টান বহন করে।

3.4 রোলারগুলি বিশেষ উচ্চ-চাপ সিলযুক্ত বিয়ারিং দ্বারা সমর্থিত।

3.5 জাল বেল্টটি অস্বাভাবিক পরিবহন বিপদাশঙ্কা ডিভাইসের সাথে ডিজাইন করা হয়েছে

জাল বেল্টের স্থিতিশীল আন্দোলন নিশ্চিত করুন।

3.6 ড্রিপ-ইন বায়ুমণ্ডল একটি গ্যাসিফায়ার দ্বারা গ্যাসীকৃত হয় এবং তারপর চুল্লিতে পাঠানো হয়।

বায়ুমণ্ডল একটি অক্সিজেন প্রোব দ্বারা ক্রমাগত নিরীক্ষণ এবং নিয়ন্ত্রিত হয়।

3.7 গরম জালের বেল্টটি চুল্লির প্রবেশপথে ফিরে আসে এবং প্রিহিট করে

ঠান্ডা অংশ, যা প্রচুর শক্তি সঞ্চয় করে।

3.উৎপাদন লাইন মৌলিক পরামিতি

4.সরঞ্জাম স্পেসিফিকেশন

4.1 চার্জিং মেশিন

জাল বেল্ট প্রস্থ: 700 মিমি

4.2 প্রি-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 600 মিমি

কার্যকরী দৈর্ঘ্য: 2400 মিমি

ট্যাঙ্ক ভলিউম: 2 মি³

4.3 জাল বেল্ট টাইপ quenching চুল্লি

জাল বেল্ট প্রস্থ: 600 মিমি

খাঁড়ি দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং বেল্টের দৈর্ঘ্য: 1500 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 8000 মিমি

কার্যকর উচ্চতা: 100 মিমি

4.4 quenching তেল ট্যাংক

জাল বেল্ট প্রস্থ: 1000 মিমি

তেল ট্যাঙ্ক গভীরতা: 2000 মিমি

তেল ট্যাঙ্কের দৈর্ঘ্য: 4200 মিমি

ট্যাঙ্ক ভলিউম: 12 মি³

4.5 তেল অপসারণ স্ট্যান্ড

জাল বেল্ট প্রস্থ: 800 মিমি

4.6 পোস্ট-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 800 মিমি

কার্যকরী দৈর্ঘ্য: 2800 মিমি

ট্যাঙ্ক ভলিউম: 2 মি³

4.7 মেশ বেল্ট টেম্পারিং ফার্নেস

কার্যকরী উচ্চতা: 130 মিমি

জাল বেল্ট প্রস্থ: 850 মিমি

গরম করার এলাকার দৈর্ঘ্য: 8000 মিমি

5.প্রযুক্তিগত স্পেসিফিকেশন প্রতিইউনিট

চার্জিং মেশিন

চার্জিং মেশিনটি ম্যাগনেটিক বেল্ট কনভেয়েন্স নিয়ে গঠিত

সিস্টেম, ফ্রেম, চৌম্বকীয় বেল্ট এবং ড্রাইভিং সিস্টেম।যন্ত্র

ফ্রেম বিভাগীয় ইস্পাত এবং ইস্পাত প্লেট থেকে তৈরি করা হয়.

1 হ্রাসকারী গিয়ার, 0.55kw, 1 সেট

2 চৌম্বক বেল্ট: 700*340*1/2mm (SUS304) 1 টুকরা

3 শক্তিশালী বল চৌম্বক ইস্পাত: 28*26*12 1 গ্রুপ;

4 ভাইব্রেশন মোটর: 250W, 1 সেট;

5 চৌম্বক বেল্ট গতি: 80-450 মিনিট/মিমি (ফ্রিকোয়েন্সি রূপান্তর), 1 সেট;

মেশ বেল্ট টাইপ প্রি-ক্লিনিং মেশিন

জাল বেল্ট পরিষ্কারের মেশিনটি নিমজ্জন ধরণের।এটা আছে 3

কাজ করার অবস্থান যা ডুবানো এবং পরিষ্কার করা হয়, সাবান জল

জেটিং, এবং শক্তিশালী-এয়ার শুকানো।চার্জিং মেশিন সজ্জিত

শক্তিশালী বল অগ্রভাগ সঙ্গে.এবং এটি একটি জল তেল দ্বারা flanked হয়

বিচ্ছেদ ট্যাঙ্ক এবং একটি তেল সংগ্রহের ট্যাঙ্ক।তেল সংগৃহীত

ব্যবহৃত হতে পারে.

ট্যাংক শরীর

পরিষ্কার ট্যাংক বডি ইস্পাত প্লেট এবং বিভাগীয় থেকে গড়া হয়

ইস্পাত যা একসাথে ঢালাই করা হয়।ট্যাংক বডি বিভাগীয় গঠিত হয়

ইস্পাত এবং ইস্পাত প্লেট।

2 জাল বেল্ট ড্রাইভিং ডিভাইস

জাল বেল্ট: 600*16500*1.6/2.5mm, SUS201, 1 টুকরা;

চেইন এবং স্প্রোকেট চাকা : P=76.2mm, 1 সেট;

গিয়ার হ্রাস: 0.75kW, 1 সেট;

3 পরিষ্কার ট্যাংক ভলিউম: 2000L;

4 পরিষ্কার জেটিং পাম্প: 2.2kW 1 সেট;

কপার অগ্রভাগ, বেশ কয়েকটি;

প্রেসার গেজ, 0-0.5Mpa 1 সেট;

5 হিটিং ডিভাইস: 380V/4kW, 6 টুকরা, মোট 24KW;

6 তেল এবং জল পৃথকীকরণ ট্যাংক

তেল এবং জল বিভাজক, 1 সেট;

গিয়ার মোটর, 0.10kW 1 সেট;

প্রস্থানে 7 শুকানোর পাখা, 1 সেট;

8 তাপমাত্রা নিয়ামক, 1 সেট;

তাপ প্রতিরোধক, PT100, 1 টুকরা;

9 ড্রাইভিং সনাক্তকরণ ডিভাইস, ওমরন, 1 সেট;

10 তরল ভালভ d = 15 1 টুকরা;

11 ওভারলোডিং প্রটেক্টর, 1 সেট;

12টি উচ্চ চাপের পাখা, 1 সেট;

জাল বেল্ট নিভানোর চুল্লি　　

quenching চুল্লি উত্পাদন লাইন মূল অংশ.

এটি ফার্নেস শেল, সামনের মেশিন স্ট্যান্ড, তাপ সংরক্ষণ নিয়ে গঠিত

উপাদান, গরম করার যন্ত্র, তাপমাত্রা নিয়ন্ত্রণ যন্ত্র এবং বায়ুমণ্ডল

সরবরাহ ডিভাইস।

1 প্রধান পরামিতি:

জাল বেল্ট প্রস্থ: 600 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 8000 মিমি

প্রবেশের দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং এলাকার দৈর্ঘ্য: 1500 মিমি

তাপমাত্রা নিয়ন্ত্রণ: 5-জোন পিআইডি নিয়ন্ত্রণ;

রেট পাওয়ার: 225KW;1^{সেন্ট}অঞ্চল: 90KW, 2^ndঅঞ্চল: 45kw;3^rdজোন: 30kw;

4^মজোন: 30kw;5^মঅঞ্চল: 30 কিলোওয়াট।

কাজের তাপমাত্রা: 800-920 ℃

চুল্লি তাপমাত্রা অভিন্নতা:≤±5℃ একই বিভাগের জন্য তাপমাত্রা অভিন্নতা:≤±3℃;চুল্লি বাইরের প্রাচীর তাপমাত্রা বৃদ্ধি: ≤50℃.

ফার্নেস শেল: বিভাগীয় ইস্পাত এবং ইস্পাত প্লেট তৈরি।

2 জাল বেল্ট ড্রাইভিং ডিভাইস

2.1 অংশগুলি জাল বেল্টের মাধ্যমে পৌঁছে দেওয়া হয়।

2.2 জাল বেল্ট সিঙ্ক্রোনাইজড সঙ্গে সমর্থন rollers দ্বারা সমর্থিত হয়

আন্দোলনজাল বেল্ট সামনে-চালিত ধরনের, এবং এইভাবে বহন করে

উচ্চ তাপমাত্রায় একটি ন্যূনতম প্রসার্য বল।

2.3 জাল বেল্ট ড্রাইভিং গতি: 50～220mm/মিনিট, বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ;

2.4 জাল বেল্ট: 600*22000*2/3mm;1 টুকরা;

2.5 সমর্থন রোলার

প্রিহিটিং উপরের রোলার, SUS304S 5 টুকরা;

Preheating নিম্ন রোলার, SUS304S 3 টুকরা;

উপরের রোলার, SUS310S 26 টুকরা

নিম্ন রোলার, SUS310S 9 টুকরা

রিয়ার ড্রাইভিং রোলার, SUS310S 1 পিস

2.6 চেইন এবং স্প্রোকেট চাকা, P=25.4mm, 1 সেট

2.7 রিডুসার, 0.75kW 1 সেট;

2.8 বিয়ারিং, UCFL207 (NSK), 86 সেট;

2.9 জাল বেল্ট ড্রাইভিং সনাক্তকরণ ডিভাইস, 1 সেট;

3 তাপ সংরক্ষণ উপাদান

3.1 ছাদ: অ্যালুমিনিয়াম সিরা কম্বল, কিকিয়াং, সুঝো;

3.2 পাশের দেয়াল: আইসোলাইট দেয়াল আইসোলাইট অ্যান্টি-কারবারাইজিং ইট দিয়ে রেখাযুক্ত,

তাপ সংরক্ষণ ইট এবং তাপ সংরক্ষণ বোর্ড.

3.3 অবাধ্য আঠালো হল P-150 (জাপান ব্র্যান্ড)।এটা আছে

উচ্চ তাপমাত্রায় শক্তিশালী বন্ধন প্রভাবের বৈশিষ্ট্য।

4 গরম করার যন্ত্র: বৈদ্যুতিক তাপ বিকিরণ টিউব।

4.1 বৈদ্যুতিক গরম করার টিউবগুলি উপরের এবং নীচের দেয়ালে ইনস্টল করা আছে

চুলাহিটিং সিস্টেম কম ভোল্টেজ পাওয়ার সাপ্লাই দিয়ে কাজ করে,

এবং গরম করার টিউবগুলি প্রতিস্থাপন করার সময় চুল্লিটি বন্ধ করার দরকার নেই।

4.2 বৈদ্যুতিক তাপ বিকিরণ টিউব, 45 সেট;

ক) বাইরের পাইপ: ￠122*1420*4mm (SUS310S), 45 টুকরা;

খ) হিটিং টিউব কোর: OCr21Al6Nb, 45 টুকরা;

গ) অন্তরণ অংশ (করোন্ডাম): 45 টুকরা;

4.3 তাপ যুগল WRN130 K টাইপ, 5 টুকরা;

4.4 প্রতিটি জোন একটি স্বাধীন ট্রান্সফরমার দিয়ে সেট করা আছে।তাপ বিকিরণ

টিউব সমান্তরাল সংযোগে রয়েছে এবং একে অপরের সাথে হস্তক্ষেপ করে না।

তাপ বিকিরণ টিউব সহজে বজায় রাখা হয়.

মিক্সিং ফ্যান (ওয়াটার কুলিং সিস্টেম সহ), 3 সেট;

vanes (খাদ এবং vanes), 3 টুকরা;

মোটর, 1.5 কিলোওয়াট, 3 সেট;

6 নিষ্কাশন ফিউম ডিভাইস ( অপসারণ এবং বার্ন

চুল্লি এবং তেল ট্যাঙ্কের ধোঁয়া)

এয়ার পাম্প, 250W, 1 সেট

7 জল শীতল তাপ বিচ্ছিন্নতা সুরক্ষা বোর্ড লোডিং উপর

সামনের স্ট্যান্ডের পাশে, 1 টুকরা;

8 চুল্লি দরজা

ক) চুল্লির মুখে চলন্ত চুল্লির দরজা, 1 সেট;

b) চুল্লির ভিতরে নরম পর্দার দরজা, 3 টুকরা;

9 ধুলো অপসারণ গর্ত, 16 টুকরা;

দুই পাশের দেয়ালের নিচের অংশে ধুলোর ছিদ্র স্থাপন করা হয়েছে

প্রিহিটিং এবং হিটিং বিভাগ।ধুলোর গর্ত দিয়ে ব্লক করা হয়

তাপ সংরক্ষণের ফাইবার এবং কভার প্লেট দিয়ে তৈরি একটি প্লাগ।দ্য

প্লাগ লিভার প্রক্রিয়া দ্বারা সংশোধন করা হয়, এবং সরানো সহজ.

10 চুল্লি দরজা গরম করার জন্য 1 ফায়ার পর্দা দিয়ে সজ্জিত করা হয়

ক্লিনিং ট্যাঙ্কে তরল পরিষ্কার করা।

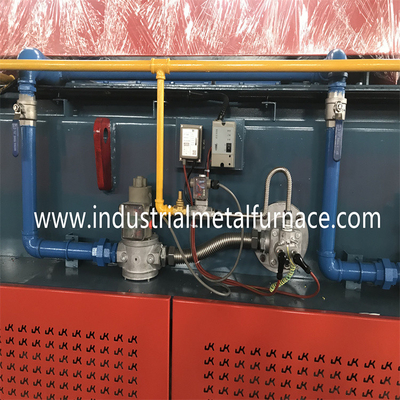

11 বায়ুমণ্ডল সরবরাহ ডিভাইস

বায়ুমণ্ডল সরবরাহ: ড্রিপ-ইন প্রকার: মিথানল + প্রোপেন + অ্যামোনিয়া;

11.1 বায়ুমণ্ডল নিয়ন্ত্রণ:

অক্সিজেন প্রোব, ম্যারাথন, মার্কিন যুক্তরাষ্ট্র, 1 টুকরা;

চৌম্বকীয় ভালভ, বার্কেট, জার্মানি, 1 টুকরা;

মিথানল ফ্লো মিটার, 4 সেট;

অ্যামোনিয়া প্রবাহ মিটার, 1 সেট;

প্রোপেন প্রবাহ মিটার, 3 সেট;

রেফারেন্স এয়ার ফ্লো মিটার, 2 সেট

এয়ার পাম্প, 8W, 2 সেট

নিরাপত্তা

প্রিহিটিং এবং হিটিং সেকশনের দুই পাশের দেয়াল উভয়ই

ছিদ্রযুক্ত কভার প্লেটের মাধ্যমে সুরক্ষিত।

13 জাল বেল্ট ড্রাইভিং ডিভাইস, Omron, 1 সেট;
