750 কেজি প্রতি ঘন্টা সমর্থন রোলার ক্রমাগত

ফাস্টেনার বোল্ট বাদামের জন্য গ্যাস মেশ বেল্ট চুল্লি

1. ক্রেতার প্রয়োজনীয়তা

1.1 পণ্য: ফাস্টেনার বোল্ট, বাদাম;

1.2 প্রক্রিয়া: carburizing, queching, tempering;

1.3 উৎপাদনশীলতা: নিভে যাওয়া: 500-750kg/h;

2. স্পেসিফিকেশন

ক্রেতার প্রয়োজন অনুযায়ী, আমরা আমাদের সুপারিশ

গ্রাহক 800*8000*10mm সাপোর্ট রোলার টাইপ গ্যাস বেছে নিতে পারেন

জাল বেল্ট চুল্লি.

3. সরঞ্জাম সাধারণ ভূমিকা এবং প্রধান বৈশিষ্ট্য

1 সাধারণ ভূমিকা

1.1 তাপ চিকিত্সা চুল্লি লাইন উন্নত একত্রিত

তাইওয়ান থেকে প্রযুক্তি।এর মূল অংশ আমদানি করা হয়

বিদেশ থেকে.

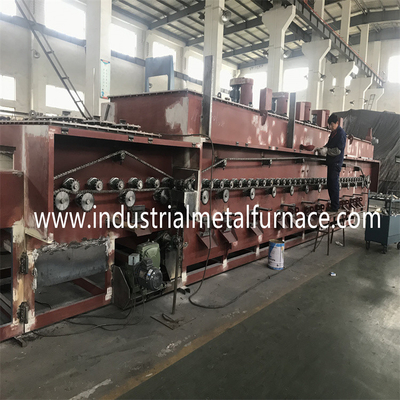

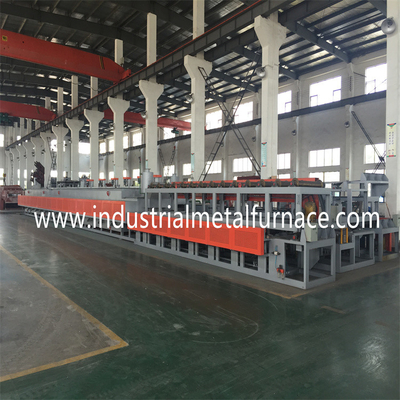

1.2 বেল্ট টাইপ ফার্নেস সাপোর্ট রোলার জাল নিয়ে গঠিত

বেল্ট quenching চুল্লি, quenching ট্যাংক, তেল অপসারণ স্ট্যান্ড,

পোস্ট-ক্লিনিং মেশিন, সাপোর্ট রোলার মেশ বেল্ট টেম্পারিং

চুল্লি, এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা।

বৈশিষ্ট্য:

2.1 বন্ধন অংশ, চুল্লি উত্পাদন চাহিদা মেটাতে

তাইওয়ান প্রযুক্তি নিয়োগ করে এবং এর শক্তি-সাশ্রয়ী প্রভাবকে উন্নত করে

অবাধ্য আস্তরণের এলাকায়।

2.2 ক্রমাগত quenching চুল্লি এবং টেম্পারিং চুল্লি দ্বারা উত্তপ্ত হয়

প্রাকৃতিক গ্যাস যা শক্তি সাশ্রয়, কম খরচ এবং উচ্চ দক্ষতা।

2.3 জাল বেল্ট সিঙ্ক্রোনাইজড সঙ্গে সমর্থন rollers দ্বারা সমর্থিত হয়

আন্দোলন যাতে জাল বেল্ট একটি ন্যূনতম টান বহন করে।

2.4 রোলারগুলি বিশেষ উচ্চ-চাপ সিলযুক্ত বিয়ারিং দ্বারা সমর্থিত।

2.5 পরিবাহক জাল বেল্টটি অস্বাভাবিক পরিবহন অ্যালার্ম দিয়ে ডিজাইন করা হয়েছে

জাল বেল্টের স্থিতিশীল আন্দোলন নিশ্চিত করার জন্য ডিভাইস।

2.6 ড্রিপ-ইন বায়ুমণ্ডল একটি গ্যাসিফায়ার দ্বারা গ্যাসীকৃত হয় এবং তারপরে পাঠানো হয়

চুল্লিবায়ুমণ্ডল ক্রমাগত নিরীক্ষণ এবং নিয়ন্ত্রিত হয়

অক্সিজেন প্রোব দ্বারা।

2.7 গরম জালের বেল্টটি চুল্লির প্রবেশপথে ফিরে আসে

এবং ঠান্ডা অংশগুলিকে আগে থেকে গরম করে, যা শক্তি সঞ্চয় করে।

4. উৎপাদন লাইন বেসিক প্যারামিটার

4.1z মোট লোডিং পাওয়ার: প্রায় 228KW (বিদ্যুৎ);

পাওয়ার সাপ্লাই 3ফেজ, 380v, 50Hz;

1500KW (প্রাকৃতিক গ্যাস);

5. প্রতিটি ইউনিটের মাত্রা

5.1 চার্জিং মেশিন

জাল বেল্ট প্রস্থ: 900 মিমি;

5.2 প্রি-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 800 মিমি;

5.3 ক্রমাগত quenching চুল্লি

জাল বেল্ট প্রস্থ: 800 মিমি;

প্রবেশ এলাকা দৈর্ঘ্য: 2000 মিমি;

প্রাক-হিটিং এলাকার দৈর্ঘ্য: 1500 মিমি;

কাজের ক্ষেত্র দৈর্ঘ্য: 6000 মিমি;

কার্যকরী দৈর্ঘ্য: 100 মিমি;

5.4 নিভিয়ে ফেলা তেল ট্যাঙ্ক

জাল বেল্ট প্রস্থ: 1200 মিমি;

Quneching তেল ট্যাংক গভীরতা: 2000mm;

Qunching তেল ট্যাংক দৈর্ঘ্য: 12m³

5.5 তেল অপসারণ স্ট্যান্ড

জাল বেল্ট প্রস্থ: 1000 মিমি;

5.6 পোস্ট-ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 1000 মিমি;

কার্যকর দৈর্ঘ্য: 2600 মিমি;

আয়তন: 3.5 মি³

5.7 টেম্পারিং ফার্নেস

জাল বেল্ট প্রস্থ: 1000 মিমি;

গরম করার এলাকার দৈর্ঘ্য: 8000 মিমি;

কার্যকর উচ্চতা: 130 মিমি;

5.8 কালো করা tnak

জাল বেল্ট প্রস্থ: 1000 মিমি;

5.9 শুকানোর মেশিন

জাল বেল্ট প্রস্থ: 1000 মিমি;

5.10 অয়েলিং মেশিন

জাল বেল্ট প্রস্থ: 1000 মিমি;

6. উৎপাদন লাইন শক্তি এবং শক্তি খরচ

6.1 শক্তি

গরম করার ক্ষমতা: 380V±10%, 3 ফেজ, AC, 50HZ;

পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা: 220V±10%, 50HZ;

হিটিং সিস্টেম: প্রায় 165 কিলোওয়াট;

ড্রাইভিং সিস্টেম শক্তি এবং অন্যান্য খরচ দাগ: প্রায় 63kW;

পুরো লাইনের পাওয়ার সাপ্লাই: প্রায় 228kW;

স্বাভাবিক কাজে বিদ্যুৎ খরচ: প্রায় 100kW;

6.2 বেল্ট ধরনের চুল্লির প্রাকৃতিক গ্যাস ব্যবহার

চুল্লি চুল্লি: 900KW;

টেম্পারিং ফার্নেস: 600KW;

মোট প্রাকৃতিক গ্যাস খরচ: 1500KW;

6.3 বায়ুমণ্ডল খাঁড়ি পাইপ পরামিতি

মিথানল ইনলেট পাইপ: 4-6 L/h;≥0.04 এমপিএ;

প্রোপেন খাঁড়ি পাইপ: 1000L/H, স্বয়ংক্রিয় নিয়ন্ত্রণ;সরবরাহ

চাপ ≥0.04Mpa;

6.4 শীতল জল

জলের গুণমান: রাষ্ট্রীয় মান অনুযায়ী নিম্ন-ক্যালসিয়াম

শিল্প সঞ্চালন জল;

স্থগিত পদার্থ: সর্বোচ্চ 10mg /L;

ফিল্টার জাল বেল্ট গর্ত আকার: সর্বোচ্চ 0.3 মিমি;

ইনলেট তাপমাত্রা: (সর্বোচ্চ) 30 ℃ (গ্রীষ্মে)

ইনলেট তাপমাত্রা: (মিনিট) 5℃ (শীতকালে)

তাপমাত্রা পার্থক্য: 10 ℃

খাঁড়ি চাপ: 0.2 এমপিএ;

সর্বাধিক জল খরচ: প্রায় 100m3/h;

6.5 সম্পূরক সরঞ্জাম (ক্রেতার দ্বারা সরবরাহ করা হয়)

শীতল জলের ট্যাঙ্ক এবং কুলিং টাওয়ার সাধারণত মাউন্ট করা হয়

কর্মশালার বাইরে;

কিন্তু উৎপাদন লাইনের কাছাকাছি।শীতল শক্তি ক্ষমতা উচিত

হতে ≥100m3/ঘণ্টা।

কম্পিউটারাইজড বৈদ্যুতিক নিয়ন্ত্রণ

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট (সম্মিলিত তারের)

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, 1000*700*2000mm, 4-5 টুকরা;

ক্রমাগত জাল বেল্ট quenching এবং tempering চুল্লি

কম্পিউটার দ্বারা পরিচালিত হয় এবংমিতসুবিশি পিএলসি সিস্টেম দ্বারা পর্যবেক্ষণ করা হয়।

কন্ট্রোল সিস্টেম একটি বাস্তব সময় আছেপর্যবেক্ষণ, ব্যবস্থাপনা এবং প্রক্রিয়া

তাপমাত্রা নিয়ন্ত্রণ, ড্রাইভিংসিস্টেম, মোটর, হিটিং সিস্টেম,

এবং নিরাপত্তা।জাল বেল্ট quenching চুল্লি এবং জাল বেল্ট টেম্পারিং

চুল্লি হয় প্রাকৃতিক গ্যাসের মাধ্যমে উত্তপ্ত।এগুলি তাপমাত্রা নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয়

এবং PLC সমান্তরাল সংযোগে বার্নারের পালস ইগনিশন অর্জন করতে।
