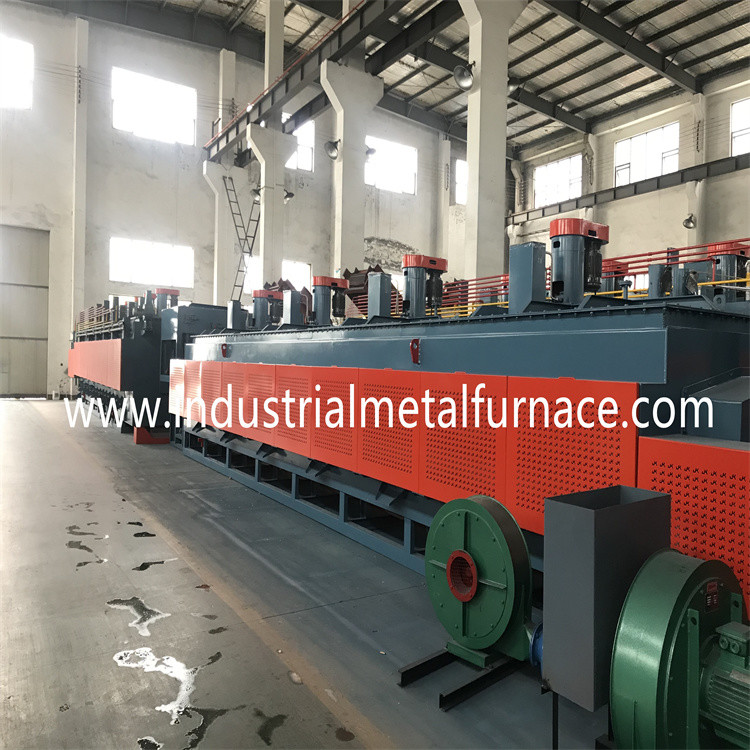

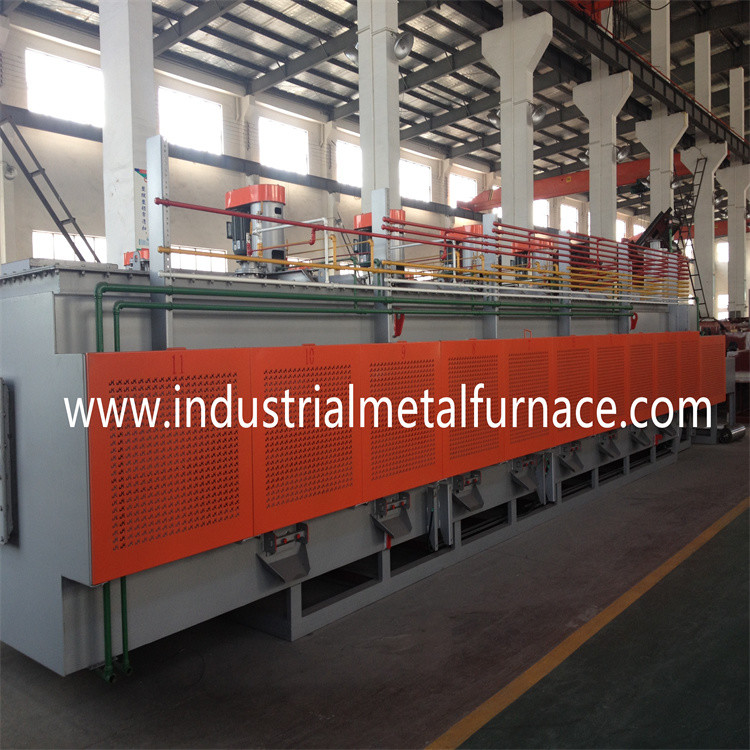

ইন্ডাস্ট্রিয়াল ইলেকট্রিক্যাল রেজিস্ট্যান্স সাপোর্ট রোলার

পরিবাহক জাল বেল্ট চুল্লি, তাপ চিকিত্সা চুল্লি

1. ক্রেতার প্রয়োজনীয়তা

1.1 পণ্য: ইস্পাত পেরেক, স্ব-লঘুপাত স্ক্রু;

1.2 প্রক্রিয়া: কার্বারাইজিং, উজ্জ্বল নিভিয়ে ফেলা এবং টেম্পারিং;

1.3 উত্পাদনশীলতা: নিভে যাওয়া: 500-1000kg/h;

2. স্পেসিফিকেশন

ক্রেতার প্রয়োজনীয়তা অনুযায়ী, আমরা আমাদের গ্রাহককে সুপারিশ করি

পছন্দ করা800*10000 মিমিসমর্থন রোলার টাইপ বৈদ্যুতিক জাল বেল্ট চুল্লি.

3. সরঞ্জাম সাধারণ ভূমিকা এবং প্রধান বৈশিষ্ট্য

1 সাধারণ ভূমিকা

1.1 তাপ চিকিত্সা লাইন উন্নত প্রযুক্তির সমন্বয়

তাইওয়ান থেকে।এর মূল অংশ বিদেশ থেকে আমদানি করা হয়।

1.2 উত্পাদন লাইন চৌম্বকীয় বেল্ট চার্জিং মেশিন নিয়ে গঠিত,

প্রি-ক্লিনিং মেশিন, সাপোর্ট রোলার কোনচিং ফার্নেস, কোনচিং ট্যাঙ্ক,

তেল অপসারণ স্ট্যান্ড, পোস্ট-ক্লিনিং মেশিন, সাপোর্ট-রোলার জাল বেল্ট

টেম্পারিং ফার্নেস এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা।

বৈশিষ্ট্য:

2.1 বেঁধে দেওয়া অংশগুলির উত্পাদন চাহিদা মেটাতে, চুল্লি নিয়োগ করে

তাইওয়ান প্রযুক্তি, এবং এর এলাকায় তার শক্তি-সাশ্রয়ী প্রভাব উন্নত করে

অবাধ্য আস্তরণের।

2.2 প্রোডাকশন লাইন ট্রান্সফরমারের মাধ্যমে কম-ভোল্টেজ হিটিং নিযুক্ত করে

গরম করার টিউবগুলির পরিষেবা জীবন দীর্ঘায়িত করতে।

2.3 জাল বেল্ট সিঙ্ক্রোনাইজ আন্দোলন সহ সমর্থন rollers দ্বারা সমর্থিত হয়

যাতে জাল বেল্ট একটি ন্যূনতম টান বহন করে।

2.4 রোলারগুলি বিশেষ উচ্চ-চাপ সিলযুক্ত বিয়ারিং দ্বারা সমর্থিত।

2.5 জাল বেল্টটি অস্বাভাবিক পরিবহন বিপদাশঙ্কা ডিভাইসের সাথে ডিজাইন করা হয়েছে

জাল বেল্টের স্থিতিশীল আন্দোলন নিশ্চিত করুন।

2.6 ড্রিপ-ইন বায়ুমণ্ডল একটি গ্যাসিফায়ার দ্বারা গ্যাসীকৃত হয় এবং তারপর চুল্লিতে পাঠানো হয়।

বায়ুমণ্ডল একটি অক্সিজেন প্রোব দ্বারা ক্রমাগত নিরীক্ষণ এবং নিয়ন্ত্রিত হয়।

2.7 গরম জালের বেল্টটি চুল্লির প্রবেশপথে ফিরে আসে এবং প্রিহিট করে

ঠান্ডা অংশ, যা প্রচুর শক্তি সঞ্চয় করে।

4. উৎপাদন লাইন বেসিক প্যারামিটার

5. প্রযুক্তিগত পরামিতি

6. উৎপাদন লাইন শক্তি এবং শক্তি খরচ

6.1 শক্তি

গরম করার ক্ষমতা: 380V±10%, 3 ফেজ, AC, 50HZ;

পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা: 220V±10%, 50HZ

হিটিং সিস্টেম: প্রায় 745 কিলোওয়াট

ড্রাইভিং সিস্টেম শক্তি এবং অন্যান্য খরচ স্পট: প্রায় 40kW

পুরো লাইনের পাওয়ার সাপ্লাই: প্রায় 785W

স্বাভাবিক কাজে বিদ্যুৎ খরচ: প্রায় 420kW

6.2 বায়ুমণ্ডল খাঁড়ি পাইপ পরামিতি

মিথানল ইনলেট পাইপ: 4-6 L/h;≥0.04 এমপিএ;

প্রোপেন খাঁড়ি পাইপ: সরবরাহের সাথে স্বয়ংক্রিয় নিয়ন্ত্রণ ≤500L/h;

সরবরাহ চাপ ≥0.04Mpa;

অ্যামোনিয়া ইনলেট পাইপ: 3m3/h;

6.3 শীতল জল

জলের গুণমান: রাষ্ট্রীয় মান অনুযায়ী নিম্ন-ক্যালসিয়াম

শিল্প সঞ্চালন জল;

স্থগিত পদার্থ: সর্বোচ্চ 10mg /L;

ফিল্টার জাল বেল্ট গর্ত আকার: সর্বোচ্চ 0.3 মিমি;

ইনলেট তাপমাত্রা: (সর্বোচ্চ) 30℃ (গ্রীষ্মে)

ইনলেট তাপমাত্রা: (মিনিট) 5℃ (শীতকালে)

তাপমাত্রা পার্থক্য: 10 ℃

ইনলেট চাপ: 0.2 এমপিএ

সর্বাধিক জল খরচ: প্রায় 100m3/ঘন্টা (প্রচলন ব্যবহার)

6.4 পরিপূরক সরঞ্জাম (ক্রেতার দ্বারা সরবরাহ করা হয়)

শীতল জলের ট্যাঙ্ক এবং কুলিং টাওয়ার সাধারণত মাউন্ট করা হয়

কর্মশালার বাইরে

কিন্তু উৎপাদন লাইনের কাছাকাছি।শীতল শক্তি ক্ষমতা উচিত

হতে ≥100m3/ঘণ্টা।

7. প্রযুক্তিগত স্পেসিফিকেশন প্রতিইউনিট

ম্যাগনেটিক বেল্ট চার্জিং মেশিন

চার্জিং মেশিনটি টিপ ফ্রেম, ভাইব্রেশন সাইলো,

চৌম্বক বেল্ট পরিবহণ সিস্টেম, এবং ড্রাইভিং সিস্টেম।দ্য

মেশিন ফ্রেম বিভাগীয় ইস্পাত এবং ইস্পাত প্লেট থেকে তৈরি করা হয়.

1 চেইন এবং স্প্রোকেট চাকা: P=25.4mm, 1 সেট;

2 হ্রাসকারী গিয়ার, 0.55kw (VF গতি নিয়ন্ত্রণ), 1 সেট

3 চৌম্বক বেল্ট: 900*3450*1/2mm (SUS304) 1 টুকরা

4 শক্তিশালী বল চৌম্বক ইস্পাত: 28*26*8 1 গ্রুপ;

5 কম্পন মোটর: 150W, 1 সেট;

6 জলবাহী স্টেশন: 16Mpa/cm2 2.2kw, 1 সেট;

7 জলবাহী তেল সিলিন্ডার: ￠80*800mm 1 সেট;

মেশ বেল্ট টাইপ প্রি-ক্লিনিং মেশিন

প্রি-ক্লিনিং মেশিনটি নিমজ্জন ধরণের।এতে ৩টি কাজ আছে

পজিশন যা ধুয়ে ফেলা, সাবান জলের জেটিং, এবং শক্তিশালী-এয়ার শুকানো।

চার্জিং মেশিনটি শক্তিশালী ফোর্স অগ্রভাগ দিয়ে সজ্জিত।এবং এটা

একটি জল তেল পৃথকীকরণ ট্যাঙ্ক এবং একটি তেল সংগ্রহ ট্যাঙ্ক দ্বারা flanked হয়.

সংগৃহীত তেল ব্যবহার করা যেতে পারে।

ট্যাংক শরীর

পরিষ্কার ট্যাংক বডি ইস্পাত প্লেট এবং বিভাগীয় থেকে গড়া হয়

ইস্পাত যা একসাথে ঢালাই করা হয়।

2 জাল বেল্ট ড্রাইভিং ডিভাইস

জাল বেল্ট: 800*7200*1.5/2.5mm 1 টুকরা;

চেইন এবং স্প্রোকেট চাকা : P=25.4mm, 1 সেট;

গিয়ার হ্রাস: 0.55kW, 1 সেট;

3 পরিষ্কার ট্যাংক ভলিউম: 2000L;

4 পরিষ্কার জেটিং পাম্প: 2.2kW 1 সেট;

কপার অগ্রভাগ, বেশ কয়েকটি;

5 হিটিং ডিভাইস: 380V/4kW, 6 টুকরা, মোট 24KW;

6 তেল এবং জল পৃথকীকরণ ট্যাংক

তেল এবং জল বিভাজক, 1 সেট;

গিয়ার মোটর, 0.37kW 1 সেট;

প্রস্থানে 7টি শুকানোর ফ্যান, এয়ার কন্ডিশনার ফ্যান, 1 সেট;

8 তাপমাত্রা নিয়ামক, RKC, 1 সেট;

তাপ প্রতিরোধক, PT100, 1 টুকরা;

9 ড্রাইভিং সনাক্তকরণ ডিভাইস, ওমরন, 1 সেট;

10 তরল ভালভ d = 15 1 টুকরা;

11 ওভারলোডিং প্রটেক্টর, 1 সেট;

ভাইব্রেশন ডিস্ট্রিবিউশন মেশিন

1 কম্পন সাইলো 1 টুকরা;

2 কম্পন মোটর 150W, 2 সেট;

জাল বেল্ট নিভানোর চুল্লি　　

quenching চুল্লি উত্পাদন লাইন মূল অংশ.

এটি ফার্নেস শেল, সামনের মেশিন স্ট্যান্ড, তাপ নিয়ে গঠিত

সংরক্ষণ উপাদান, গরম করার যন্ত্র, তাপমাত্রা নিয়ন্ত্রণ যন্ত্র,

এবং বায়ুমণ্ডল সরবরাহ ডিভাইস।

1 প্রধান পরামিতি:

জাল বেল্ট প্রস্থ: 800 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 10000 মিমি

প্রবেশের দৈর্ঘ্য: 2000 মিমি

প্রিহিটিং এলাকার দৈর্ঘ্য: 1500 মিমি

তাপমাত্রা নিয়ন্ত্রণ: 6-জোন পিআইডি নিয়ন্ত্রণ;

রেট পাওয়ার: 420KW

চুল্লি তাপমাত্রা অভিন্নতা:≤±5℃ জন্য তাপমাত্রা অভিন্নতা

একই বিভাগ: ≤±3℃;চুল্লি বাইরের প্রাচীর তাপমাত্রা বৃদ্ধি: ≤50℃

2 জাল বেল্ট ড্রাইভিং ডিভাইস

2.1 অংশগুলি জাল বেল্টের মাধ্যমে পৌঁছে দেওয়া হয়।

2.2 জাল বেল্ট সিঙ্ক্রোনাইজড সঙ্গে সমর্থন rollers দ্বারা সমর্থিত হয়

আন্দোলনজাল বেল্ট সামনে-চালিত ধরনের, এবং এইভাবে a বহন করে

উচ্চ তাপমাত্রায় ন্যূনতম প্রসার্য বল।

2.3 জাল বেল্ট ড্রাইভিং গতি: 50～220mm/মিনিট, বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ;

2.4 জাল বেল্ট: 800*26000*2/3mm;1 টুকরা;

2.5 সমর্থন রোলার

প্রিহিটিং উপরের রোলার, 50 SUS304 5 টুকরা;

প্রিহিটিং লোয়ার রোলার, ￠87mm SUS304 3 টুকরা;

উপরের রোলার, 50 মিমি SUS310 35 টুকরা

নিম্ন রোলার, ￠87mm SUS310 12 টুকরা

রিয়ার ড্রাইভিং রোলার, ￠203mm SUS310 1 টুকরা

ভারবহন UCFL207 110 সেট;

2.6 চেইন এবং স্প্রকেট চাকা, P=19.05mm, 1 সেট

2.7 রিডুসার, 0.75kW 1 সেট;

2.8 ইনভার্টার, মিতসুবিশি, 1 সেট;

2.9 জাল বেল্ট ড্রাইভিং সনাক্তকরণ ডিভাইস, ওমরন, 1 সেট;

3 তাপ সংরক্ষণ উপাদান

3.1 ছাদের দেয়াল 1400 উচ্চ তাপমাত্রার সিলিকেট অ্যালুমিনিয়াম দিয়ে রেখাযুক্ত

ফাইবার এবং 1260 সিলিকেট অ্যালুমিনিয়াম সিরা কম্বল, যা 8 মিমি দ্বারা স্থির করা হয়েছে

SUS310S দিয়ে তৈরি রড এবং প্রেস প্লেট।

3.2 চুল্লির পাশের দেয়াল আইসোলাইট অ্যান্টি-কারবারাইজিং ইট, তাপ দিয়ে রেখাযুক্ত

সংরক্ষণ ইট এবং তাপ সংরক্ষণ বোর্ড.আস্তরণের বেধ 395 মিমি।

3.3 অবাধ্য আঠালো হল P-150 (জাপান ব্র্যান্ড)।এর বৈশিষ্ট্য রয়েছে

উচ্চ তাপমাত্রায় শক্তিশালী বন্ধন প্রভাব।এটি সর্বোচ্চ তাপমাত্রা প্রতিরোধ করে

1600 ডিগ্রি সেলসিয়াস।

4 গরম করার যন্ত্র: বৈদ্যুতিক তাপ বিকিরণ টিউব।

4.1 বৈদ্যুতিক গরম করার টিউবগুলি উপরের এবং নীচের দেয়ালে ইনস্টল করা হয়

চুলাহিটিং সিস্টেম কম ভোল্টেজ পাওয়ার সাপ্লাই সঙ্গে কাজ করে, এবং

গরম করার টিউবগুলি প্রতিস্থাপন করার সময় চুল্লি বন্ধ করার দরকার নেই।

4.2 বৈদ্যুতিক তাপ বিকিরণ টিউব, 66 সেট;

ক) বাইরের পাইপ: ￠122*1425*4mm (SUS310S), 66 টুকরা;

খ) হিটিং টিউব কোর: OCr21Al6Nb, 66 সেট;

গ) অন্তরণ অংশ (করোন্ডাম): 66 সেট;

4.3 তাপ যুগল WRN430 K টাইপ, 6 টুকরা;

4.4 প্রতিটি জোন একটি স্বাধীন ট্রান্সফরমার দিয়ে সেট করা আছে।তাপ বিকিরণ নল

সমান্তরাল সংযোগে রয়েছে, এবং একে অপরের সাথে হস্তক্ষেপ করে না।গরম

বিকিরণ টিউব সহজে রক্ষণাবেক্ষণ করা হয়.

ট্রান্সফরমার, 380V/56V, 6 সেট;

মিক্সিং ফ্যান (ওয়াটার কুলিং সিস্টেম সহ NSK বিয়ারিং), 4 সেট;

vanes (খাদ এবং vanes), 4 টুকরা;

ভারবহন, NSK, 8 সেট;

মোটর, 1.5 কিলোওয়াট, 4 সেট;

6 নিষ্কাশন ফিউম ডিভাইস (চুল্লির ধোঁয়া অপসারণ এবং পোড়ানো

এবং তেল ট্যাঙ্ক)

এয়ার পাম্প, 250W, 1 সেট

চুল্লির মুখে 7টি জলের ট্যাঙ্ক যার ভিতরে SUS304 স্তর, 1 সেট;

8 চুল্লি দরজা

ক) চুল্লির মুখে চলন্ত চুল্লির দরজা, 1 সেট;

খ) চুল্লির ভিতরে নরম পর্দার দরজা, 4 টি দল;

9 ধুলো অপসারণ গর্ত, 12 টুকরা;

ধুলোর গর্তগুলি প্রিহিটিং এর দুই পাশের দেয়ালের নীচের অংশে সেট করা হয়

এবং হিটিং বিভাগ।ধুলো গর্ত একটি প্লাগ দিয়ে ব্লক করা হয়

তাপ সংরক্ষণ ফাইবার এবং কভার প্লেট।প্লাগ লিভার প্রক্রিয়া দ্বারা সংশোধন করা হয়,

এবং অপসারণ করা সহজ।

10 চুল্লির দরজাটি পরিষ্কার করার জন্য 1টি ফায়ার পর্দা দিয়েও সজ্জিত

পরিষ্কার ট্যাঙ্কে তরল।

11 বায়ুমণ্ডল সরবরাহ ডিভাইস

বায়ুমণ্ডল সরবরাহ: ড্রিপ-ইন প্রকার: মিথানল + প্রোপেন + অ্যামোনিয়া;

11.1 বায়ুমণ্ডল নিয়ন্ত্রণ:

অক্সিজেন প্রোব, ম্যারাথন, মার্কিন যুক্তরাষ্ট্র, 2 টুকরা;

কার্বন সম্ভাব্য নিয়ামক, ইউরোথার্ম, 2 সেট;

আনুপাতিক ভালভ, বার্কেট, জার্মানি, 5 সেট;

মিথানল ফ্লো মিটার, 5 সেট;

প্রোপেন প্রবাহ মিটার, 4 সেট;

অ্যামোনিয়া ফ্লো মিটার, 4 সেট;

প্রোপেন প্রবাহ মিটার, 2 সেট;

রেফারেন্স এয়ার ফ্লো মিটার, 4 সেট

এয়ার পাম্প, 35W, 2 সেট
